FSE e verifica della resistenza al fuoco: secondo i D.M. 03/08/2015 e D.M. 21/02/2017 sono soluzioni alternative

Con l’introduzione del decreto 3 agosto 2015, la FSE è definita soluzione alternativa progettuale prestazionale che richiede ulteriori valutazioni tecniche, offrendo la possibilità di uso di software e simulazioni CFD

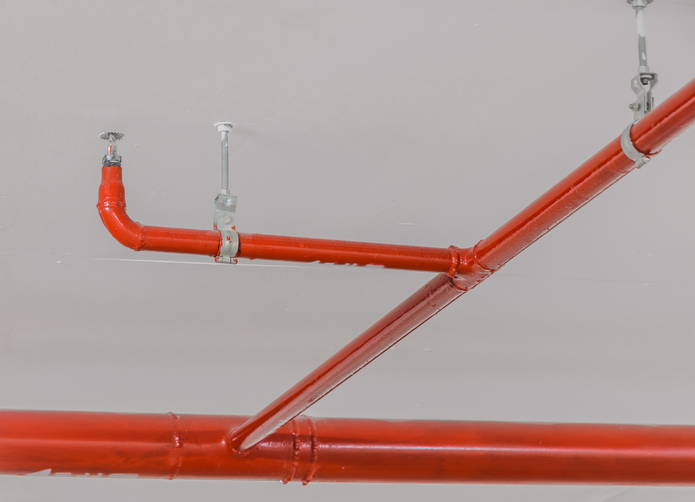

Fire sprinkler
image_pdf

A cura del Dott. Pietro Monaco

Namirial S.p.A.

Le modalità di verifica della resistenza al fuoco degli elementi sono definite o nel decreto 16 febbraio 2007 o nel decreto 3 agosto 2015.
Il comma 3 dell’articolo 2 del D.M. 16 febbraio 2007 riporta “Le prestazioni di resistenza al fuoco dei prodotti e degli elementi costruttivi possono essere determinate in base ai risultati di:
a) prove;
b) calcoli;
c) confronti con tabelle.”
Nell’allegato al decreto 16 febbraio 2007 sono riportate le indicazioni per la determinazione delle prestazioni di resistenza al fuoco, in particolare
• Allegato B – Modalità per la classificazione in base ai risultati di prove
• Allegato C – Modalità per la classificazione in base ai risultati di calcoli
• Allegato D – Modalità per la classificazione in base a confronti con tabelle
Relativamente alla modalità di verifica analitica di resistenza al fuoco, indicazioni sono anche contenute nell’allegato al decreto 9 marzo 2007, in particolare nella sezione:

4. Scenari e incendi convenzionali di progetto
1. Per definire le azioni del fuoco, devono essere determinati i principali scenari d’incendio e i relativi incendi convenzionali di progetto, sulla base di una valutazione del rischio d’incendio.
2. In linea generale, gli incendi convenzionali di progetto devono essere applicati ad un compartimento dell’edificio alla volta, salvo che non sia diversamente indicato nello scenario d’incendio. In particolare in un edificio multipiano sarà possibile considerare separatamente il carico di incendio dei singoli piani qualora gli elementi orizzontali di separazione posseggano una capacità di compartimentazione adeguata nei confronti della propagazione verticale degli incendi.
3. A seconda dell’incendio convenzionale di progetto adottato, l’andamento delle temperature negli elementi sarà valutato in riferimento:
• a una curva nominale d’incendio di quelle indicate successivamente, per l’intervallo di tempo di esposizione pari alla classe di resistenza al fuoco prevista, senza alcuna fase di raffreddamento;
• a una curva naturale d’incendio, tenendo conto dell’intera durata dello stesso, compresa la fase di raffreddamento fino al ritorno alla temperatura ambiente.
Il paragrafo 4.1 del decreto riporta le equazioni che rappresentano le curve nominali dell’incendio, la curva normalmente presa come riferimento è indicata come ISO 834 o curva nominale standard.
Il paragrafo 4.2. Curve naturali di incendio al comma 1 indica le modalità di creazione di una curva naturale
“Nel caso in cui il progetto sia condotto con un approccio prestazionale, secondo le indicazioni contenute in specifici provvedimenti emanati dal Ministero dell’interno, la capacità portante e/o la capacità di compartimentazione, in alternativa al metodo che fa riferimento alle classi, può essere verificata rispetto all’azione termica della curva naturale di incendio, applicata per l’intervallo di tempo necessario al ritorno alla temperatura ordinaria, da determinarsi attraverso:
• modelli di incendio sperimentali oppure,
• modelli di incendio numerici semplificati oppure,
• modelli di incendio numerici avanzati.”
Particolare attenzione si deve prestare alle indicazioni riportate al comma 3 “Qualora si adotti uno di questi metodi, deve essere eseguita anche la verifica della capacità portante e/o della capacità di compartimentazione degli elementi costruttivi rispetto all’azione termica della curva di incendio nominale standard con riferimento alle classi riportate nella tabella 5 in funzione del carico d’incendio specifico di progetto (qf,d) definito al punto 2.”.

Carichi d’incendio specifici di progetto (qf,d) Classe
Non superiore a 300 MJ/m2 0
Non superiore a 450 MJ/m2 15
Non superiore a 600 MJ/m2 20
Non superiore a 900 MJ/m2 30
Non superiore a 1200 MJ/m2 45
Non superiore a 1800 MJ/m2 60
Non superiore a 2400 MJ/m2 90
Superiore a 2400 MJ/m2 120
Tabella 5

Nel caso di applicazione della curva naturale dell’incendio, si dovrà quindi effettuare la verifica analitica dell’elemento nel rispetto dei valori della seguente tabella, in funzione del carico d’incendio specifico di progetto (qf,d)

Carichi d’incendio specifici di progetto (qf,d) Classe minima (tabella 5) Classe di riferimento
Non superiore a 300 MJ/m2 0 20
Non superiore a 450 MJ/m2 15 30
Non superiore a 600 MJ/m2 20 45
Non superiore a 900 MJ/m2 30 60
Non superiore a 1200 MJ/m2 45 90
Non superiore a 1800 MJ/m2 60 120
Non superiore a 2400 MJ/m2 90 180
Superiore a 2400 MJ/m2 120 240
Scenario di incendio Curva nominale Curva naturale

L’introduzione della curva naturale dell’incendio offre al professionista una nuova frontiera per la verifica analitica della resistenza al fuoco delle strutture.
La possibilità di simulare un incendio è infatti un aspetto molto interessante durante la fase di progettazione o verifica, permettendo con un’analisi di fluido dinamica, di simulare in un ambiente virtuale il comportamento dell’incendio e di poter stimare lo stress termico a cui saranno assoggettate le strutture da analizzare.
L’introduzione del decreto 3 agosto 2015 ha ampliato le possibilità di utilizzo della Fire Safety Engineering, che viene definita una soluzione alternativa (alternative solution) alle soluzioni conformi, ovvero una soluzione progettuale prestazionale che richiede ulteriori valutazioni tecniche, che offre al professionista la possibilità di utilizzare software e simulazioni CFD all’interno dell’analisi quantitativa prevista nella progettazione prestazionale.
Relativamente alla strategia S.2 Resistenza al fuoco, la Fire Safety Engineering rappresenta la soluzione ideale per verificare le soluzioni alternative per i differenti livelli di prestazione.
Relativamente al livello I, la verifica della soluzione alternativa prevista dal punto S.2.4.6.1.b “assenza di danneggiamento ad altre costruzioni per effetto di collasso strutturale.” è specificata al comma 3 del paragrafo che riporta “Ai fini della verifica dell’assenza di danneggiamento ad altre costruzioni, devono essere adottate soluzioni atte a dimostrare che il meccanismo di collasso strutturale in condizioni di incendio non arrechi danni ad altre costruzioni. Dette verifiche devono essere condotte in base agli scenari di incendio di progetto ed ai relativi incendi convenzionali di progetto rappresentati da curve naturali di incendio secondo il paragrafo S.2.6.”.
Relativamente al livello II, la verifica della soluzione alternativa prevista al punto S.2.4.7.1.c “mantenimento della capacità portante in condizioni di incendio per un periodo sufficiente all’evacuazione degli occupanti in luogo sicuro all’esterno della costruzione. La capacità portante deve essere comunque tale da garantire un margine di sicurezza tmarg (paragrafo M.3.2.2) non inferiore a 100% RSET e comunque non inferiore a 30 minuti.” è specificata al comma 3 del paragrafo che riporta “Per la verifica del mantenimento della capacità portante in condizioni di incendio, le soluzioni alternative si ottengono verificando le prestazioni di resistenza al fuoco delle costruzioni in base agli scenari di incendio di progetto ed ai relativi incendi convenzionali di progetto rappresentati da curve naturali di incendio secondo il paragrafo S.2.6.”.
Relativamente al livello III, la soluzione alternativa è indicata al paragrafo S.2.4.8.2 che riporta “Le soluzioni alternative per il livello di prestazione III si ottengono verificando le prestazioni di resistenza al fuoco delle costruzioni in base agli scenari di incendio di progetto ed ai relativi incendi convenzionali di progetto rappresentati da curve naturali di incendio secondo il paragrafo S.2.6.”.
Il paragrafo S.2.6 Verifica delle prestazioni di resistenza al fuoco con curve naturali di incendio fa riferimento alla sezione M.2 del decreto 3 agosto 2015 per la determinazione della curva naturale dell’incendio mediante l’utilizzo di modelli di incendio numerici avanzati.
L’andamento delle temperature negli elementi e valutato in riferimento a una curva naturale d’incendio, tenendo conto della durata dello scenario di incendio indicata nel capitolo M.2.
Il capitolo V.6.7 Metodi del decreto del ministero dell’interno 21 febbraio 2017 “Approvazione di norme tecniche di prevenzione incendi per le attività di autorimessa.” rappresenta un utile riferimento per il professionista che vuole utilizzare la soluzione alternativa.

Nel capitolo sono contenute le indicazioni utili per l’utilizzo di questa metodologia.
V.6.7.1 Scenari per la verifica della capacità portante in caso di incendio
1. Ai fini dell’applicazione dei metodi dell’ingegneria della sicurezza antincendio, possono essere adottate le indicazioni di seguito riportate.
2. Possono essere impiegati gli scenari d’incendio di progetto (cap.M2) descritti nel presente paragrafo per le autorimesse aventi entrambe le seguenti caratteristiche:
a. autorimessa aperta le cui aperture di smaltimento costituiscano almeno il 50% della superficie complessiva della facciata su cui sono attestate;
b. autorimessa fuori terra ed a spazio aperto.
3. Per la definizione degli incendi naturali di progetto, si considerano le curve RHR(t) di cui alle tabelle V.6-5, V.6-6, V.7-7 in cui il tempo è riferito all’istante d’innesco del veicolo.
4. Con riferimento alla disposizione tipica di parcheggio all’interno di un’autorimessa, il tempo di propagazione dell’incendio da un veicolo al veicolo adiacente può essere assunto pari a 12 minuti.
5. Gli scenari di incendio di progetto S1, S2 e S3 da impiegare sono indicati nell’Illustrazione A.1-1
6. Gli scenari descritti sono adattati caso per caso in relazione ad eventuali conformazioni particolari del piano di parcamento.

La seguente immagine riporta la curva RHR(t) di un veicolo secondo la tabella V.6-5.

foto

Analizziamo come costruire la curva naturale dell’incendio simulando lo scenario S.2. per la verifica del piano terra, di un’autorimessa multipiano, aventi le seguenti caratteristiche

Descrizione Superficie [mq] Superficie aerazione [mq] %
Autorimessa 2.924 450 15,39 (> 15%)
Parete top 204 136 66,66 (> 50%)
Parete dx 129 86 66,66 (> 50%)
Parete bottoni 204 136 66,66 (> 50%)
Parete sx 129 92 71,31 (> 50%)

Nell’immagine seguente

foto

è riportato un piano tipo dell’autorimessa che rispetta le caratteristiche di applicazione della sezione V.6.7.1 del decreto 21 febbraio 2017 permettendo la definizione della curva naturale dell’incendio utilizzando le indicazioni contenute nel paragrafo, per la verifica della classe R30 secondo le prestazioni di resistenza al fuoco riportate nel capitolo

foto

Lo scenario S2 è definito come

foto

Attraverso l’utilizzo del motore di calcolo FDS del NIST e del programma CPI WIN FSE per la realizzazione del layout effettueremo una simulazione virtuale dell’andamento dell’incendio.
L’inserimento di termocoppie virtuali all’interno del dominio di calcolo ci permetterà di ottenere le curve naturali di incendio, realizzate con metodi numerici avanzate, da poter utilizzare per la verifica analitica di resistenza al fuoco utilizzando la soluzione alternativa rispettando le indicazioni del paragrafo S.2.6.
La verifica analitica della resistenza al fuoco delle strutture verrà effettuata con l’utilizzo del software CPI WIN REI.
Dopo aver costruito le pareti esterne del piano dell’autorimessa, si predispone il layout dello scenario S2.

foto

Supponendo che il veicolo centrale sia il primo ad incendiarsi e sia rappresentato da un autoveicolo commerciale, mentre le altre 3 macchine (simmetricamente a destra e sinistra) si incendino rispettivamente dopo 12, 24 e 36 minuti.
La seguente immagine riporta le curve RHR(t) nel caso dello scenario di progetto S2

foto

Visualizzazione dello scenario S2 all’interno del motore di calcolo FDS relativamente al tempo di calcolo pari a 7200 s

foto

foto

foto

La seguente immagine riporta le temperature massime in corrispondenza dei pilastri posti nelle vicinanze degli autoveicoli incendiati

foto

Confronto delle curve naturali dell’incendio relative ai pilastri e la curva nominale ISO 834

foto

La seguente immagine riporta le temperature massime in corrispondenza del solaio nelle vicinanze degli autoveicoli incendiati

foto

Confronto delle curve naturali dell’incendio in vari punti del solaio e la curva nominale ISO 834

foto

Dopo la costruzione della curva naturale dell’incendio è possibile verificare le varie sezioni dell’autorimessa secondo l’Eurocodice 2 “UNI EN 1992-1-2 Progettazione delle strutture di calcestruzzo Parte 1-2: Regole generali – Progettazione strutturale contro l’incendio”, che saranno verificate con la propria curva naturale di riferimento e le relative sollecitazioni.
Le immagini seguenti mostrano un esempio di definizione e calcolo di una struttura.

Definizione dell’elemento strutturale da verificare

foto

Definizione dell’esposizione al fuoco su tutti i lati

foto

Selezione della curva naturale dell’incendio e confronto con la ISO 834

foto

Visualizzazione dello stress termico a 30 – 60 – 120 sulla sezione

foto

foto

foto

Visualizzazione del dominio di verifica agli Stati Limite Ultimo con sezione verificata R 120

foto

La possibilità di simulare un incendio e di ottenere informazioni di tipo quantitativo è un aspetto estremamente interessante durante la progettazione.
I risultati di una simulazione permettono di pensare al sistema antincendio più consono all’edificio e quindi di ottimizzare sia la sicurezza degli occupanti sia dei soccorritori.
Nell’ambito della Fire Safety Engineering i risultati di una simulazione CFD in caso di incendio forniscono informazioni che possono agevolare enormemente il lavoro del progettista per garantire l’integrità della struttura e la sicurezza di tutti gli occupanti in qualsiasi momento.

Il software CPI WIN FSE consente di realizzare uno scenario di incendio da calcolare con il motore di calcolo FDS del NIST.

Il software CPI WIN REI consente di verificare un elemento strutturale in cemento armato o cemento armato precompresso secondo l’Eurocodice 1992-1-2, sia utilizzando una curva nominale dell’incendio, sia attraverso una curva naturale dell’incendio calcolata con i metodi della Fire Safety Engineering.
