Piste ciclabili: caratteristiche e riferimenti normativi

Una panoramica delle definizioni e dei riferimenti normativi che inquadrano la progettazione delle piste ciclabili sul territorio italiano

pista-ciclabile_
image_pdf

Il percorso delle piste ciclabili è costituito da una successione di tratti realizzati con differenti tipologie di soluzioni ciclabili, tra loro raccordate affinché ne risulti un flusso continuo, protetto e sicuro, ben accessibile, fluido nella percorrenza, così che il ciclista sia motivato ad imboccarlo ed a preferirlo rispetto a scegliere percorsi paralleli non attrezzati (definizione che cita il “Regolamento Urbanistico” del Comune di Scandicci).

Il contesto di inserimento (urbano o interurbano), il recupero del territorio e l’aspetto paesaggistico sono aspetti basilari per la collocazione di una potenziale pista ciclabile.  In Italia la legge di riferimento per la realizzazione di percorsi ciclabili urbani è la legge del 28 giugno 1991 n. 208 “Interventi per la realizzazione di itinerari ciclabili e pedonali nelle aree urbane. (GU n.165 del 16-7-1991 )” e dalle norme CNR, nonché il d.m. 557/1999 “Regolamento recante norme per la definizione delle caratteristiche tecniche delle piste ciclabili”.

Leggi anche: Autostrade ciclabili: dalla scommessa tedesca agli esperimenti in Italia

La pista ciclabile è definita dal d.m. come “parte longitudinale della strada, opportunamente delimitata, riservata alla circolazione dei velocipedi” ed è distinta in tre tipologie:
a) sede propria: ad unico o doppio senso di marcia, qualora la sua sede sia fisicamente separata da quella relativa ai veicoli a motore ed ai pedoni, attraverso idonei spartitraffico longitudinali fisicamente invalicabili (TIPO A);
b) corsia riservata ricavata dalla carreggiata stradale, ad unico senso di marcia, concorde a quello della contigua corsia destinata ai veicoli a motore ed ubicata di norma in destra rispetto a quest’ultima corsia, qualora l’elemento di separazione sia costituito essenzialmente da striscia di delimitazione longitudinale o da delimitatori di corsia (TIPO B);
c) su corsia riservata ricavata dal marciapiede, ad unico o doppio senso di marcia, qualora l’ampiezza ne consenta la realizzazione senza pregiudizio per la circolazione dei pedoni e sia ubicata sul lato adiacente alla carreggiata stradale (TIPO C).

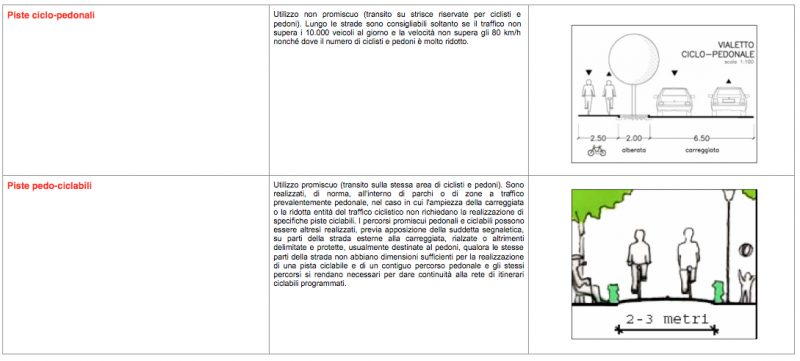

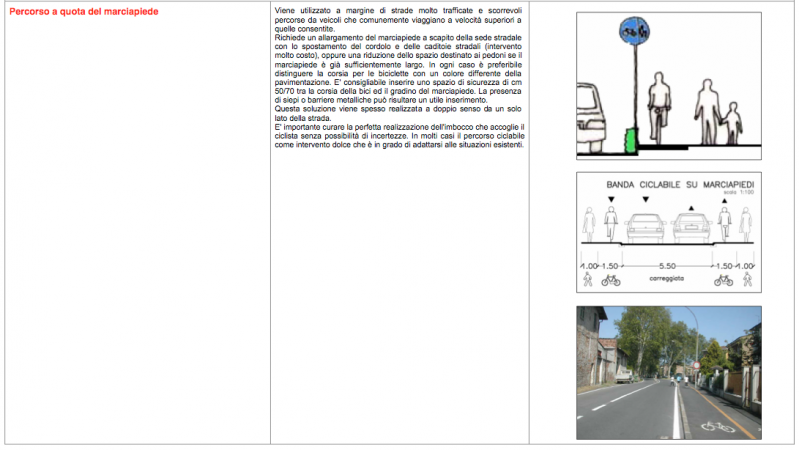

Dimensioni plano-altimetriche delle piste ciclabili italiane



Fonte:  Abaco del regolamento urbanistico del Comune di Scandicci

Fonte: Abaco del regolamento urbanistico del Comune di Scandicci

Fonte:  Abaco del regolamento urbanistico del Comune di Scandicci

Fonte: Abaco del regolamento urbanistico del Comune di Scandicci

Riferimenti normativi
“1. Tenuto conto degli ingombri dei ciclisti e dei velocipedi, nonché dello spazio per l’equilibrio e di un opportuno franco laterale libero da ostacoli, la larghezza minima della corsia ciclabile, comprese le strisce di margine, è pari ad 1,50 m; tale larghezza è riducibile ad 1,25 m nel caso in cui si tratti di due corsie contigue, dello stesso od opposto senso di marcia, per una larghezza complessiva minima pari a 2,50 m.
2. Per le piste ciclabili in sede propria e per quelle su corsie riservate, la larghezza della corsia ciclabile può essere eccezionalmente ridotta fino ad 1,00 m, sempreché questo valore venga protratto per una limitata lunghezza dell’itinerario ciclabile e tale circostanza sia opportunamente segnalata.
3. Le larghezze di cui ai commi precedenti rappresentano i minimi inderogabili per le piste sulle quali è prevista la circolazione solo di velocipedi a due ruote. Per le piste sulle quali è ammessa la circolazione di velocipedi a tre o più ruote, le suddette dimensioni devono essere opportunamente adeguate tenendo conto dei limiti dimensionali dei velocipedi fissati dall’articolo 50 del decreto legislativo 30 aprile 1992, n. 285.
4. La larghezza dello spartitraffico fisicamente invalicabile che separa la pista ciclabile in sede propria dalla carreggiata destinata ai veicoli a motore, non deve essere inferiore a 0,50 m”.
(Art. 8)
3. Nel caso di realizzazione di piste ciclabili in sede propria, indipendenti dalle sedi viarie destinate ad altri tipi di utenza stradale, la pendenza longitudinale delle singole livellette non può generalmente superare il 5%, fatta eccezione per le rampe degli attraversamenti ciclabili a livelli sfalsati, per i quali può adottarsi una pendenza massima fino al 10%. Ai fini dell’ampia fruibilità delle piste ciclabili da parte della relativa utenza, la pendenza longitudinale media delle piste medesime, valutata su basi chilometriche, non deve superare il 2% salvo deroghe documentate da parte del progettista e purché sia in ogni caso garantita la piena fruibilità da parte dell’utenza prevista.
4. I valori di pendenza longitudinale massima (media e puntuale) esposti al comma 3 devono essere utilizzati anche come riferimento sostanziale per l’individuazione dei percorsi di piste ciclabili da realizzare su strade destinate prevalentemente al traffico veicolare o in adiacenza alle stesse, in concomitanza ai criteri progettuali esposti all’articolo 6, comma 6.
5. I raggi di curvatura orizzontale lungo il tracciato delle piste ciclabili devono essere commisurati alla velocità di progetto prevista e, in genere, devono risultare superiori a 5,00 m (misurati dal ciglio interno della pista); eccezionalmente, in aree di intersezione ed in punti particolarmente vincolati, detti raggi di curvatura possono essere ridotti a 3,00 m, purché venga rispettata la distanza di visuale libera e la curva venga opportunamente segnalata, specialmente nel caso e nel senso di marcia rispetto al quale essa risulti preceduta da una livelletta in discesa.
6. Il sovralzo in curva deve essere commisurato alla velocità di progetto ed al raggio di curvatura adottato, tenuto conto sia di un adeguato coefficiente di aderenza trasversale, sia del fatto che per il corretto drenaggio delle acque superficiali è sufficiente una pendenza trasversale pari al 2%, con riferimento a pavimentazioni stradali con strato di usura in conglomerato bituminoso.

Velocità di progetto (Art. 8)
1. La velocità di progetto, a cui correlare in particolare le distanze di arresto e quindi le lunghezze di visuale libera, deve essere definita per ciascun tronco delle piste ciclabili, tenuto conto che i ciclisti in pianura procedono in genere ad una velocità di 20-25 km/h e che in discesa con pendenza del 5% possono raggiungere velocità anche superiori a 40 km/h.
7. Ferme restando le limitazioni valide per tutti i veicoli, comprese quelle inerenti a particolari zone di aree urbane (ad esempio zone con limite di velocità di 30 km/h), specifiche limitazioni di velocità, per singoli tronchi di piste ciclabili, dovranno essere adottate in tutti quei casi in cui le caratteristiche plano-altimetriche del tracciato possono indurre situazioni di pericolo per i ciclisti, specialmente se sia risultato impossibile rispettare i criteri e gli standards progettuali precedentemente indicati (per strettoie, curve a raggio minimo precedute da livellette in discesa, ecc.).
