Opere temporanee: montaggio e smontaggio dei sistemi

Le modalità di montaggio di sistemi per OT dipendono dalla caratteristiche del luogo e della struttura. Facciamo il punto

stage sound and lights
image_pdf

Le OT (opere temporanee) sono formate da un complesso di elementi prefabbricati collegati fra loro, ciascuno destinato ad una particolare funzione e tutti insieme coordinati in vista di una funzionalità specifica.

I principali elementi prefabbricati utilizzabili dei sistemi per OT sono:
• elementi tralicciati (ad esempio, torri e americane)
• elementi di ponteggi
• elementi per tribune
• elementi di raccordo e di giunzione
• elementi di movimentazione (paranchi elettrici a catena ecc.).

Il palco è l’OT sopra cui si svolge l’azione di esibizione/rappresentazione/intrattenimento. Il palco, realizzato mediante struttura metallica o di altro materiale, è generalmente costituito da una pedana (ovvero palcoscenico, eventualmente a gradoni con differenti livelli di altezza o inclinata) ed è dotato o meno di elementi di copertura. Se esistente, la copertura viene realizzata in opera, generalmente a terra e portata in quota con sistemi di sollevamento manuali o motorizzati; essa può essere utilizzata per il supporto delle attrezzature audio, video, luci e scenotecniche.
Il palco è solitamente ancorato mediante zavorre o altri sistemi.

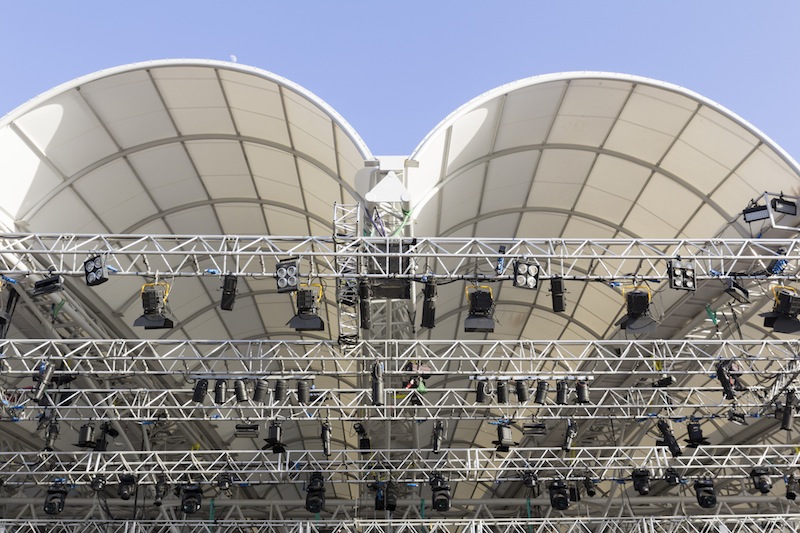

Gli impianti luci e audio nonché gli altri materiali scenografici vengono sollevati ed appesi alla copertura o ad altro, direttamente oppure mediante una travatura reticolare denominata “americana”. Tale travatura reticolare è montata su supporti (motorizzati o non, ad argano o a paranco, ecc.) che ne permettono la movimentazione in senso verticale e/o orizzontale.

La pedana può essere fissa o semovente, ovvero dotata di ruote per consentire la contemporaneità di più fasi di lavoro. Questo sistema permette di separare l’area di appendimento delle strutture dall’area di allestimento della pedana e degli strumenti. La pedana può anche essere dotata di sistemi idraulici atti a variare la conformazione della pedana stessa per esigenze scenografiche.

Leggi anche: Opere temporanee: la normativa di riferimento

Le caratteristiche delle OT, degli impianti da montare e delle attrezzature da utilizzare devono essere valutate in funzione delle caratteristiche del sito in cui si svolgerà l’evento.

È pertanto necessario individuare le principali caratteristiche tecniche del sito, quali ad esempio:
• dimensioni del luogo di installazione della OT in relazione alla movimentazione in sicurezza degli elementi della stessa e delle relative attrezzature necessarie
• portanza del terreno e della pavimentazione relativa al luogo dell’installazione, in relazione alle sollecitazioni indotte dalla OT e durante le fasi di allestimento e disallestimento della stessa
• strutture preesistenti dedicate all’ancoraggio di americane o dispositivi similari o di idonei punti di ancoraggio se questi non sono presenti, corredate da documentazione indicante le caratteristiche dei carichi massimi sospesi ammissibili
• caratteristiche di sicurezza degli impianti già presenti.

In particolare si evidenzia la necessità che il montaggio e lo smontaggio della OT:
• avvenga secondo quanto previsto da uno specifico progetto relativo al sito di realizzazione dell’evento
• avvenga secondo le relative procedure e/o istruzioni (vincoli, sequenze particolari ecc.)
• sia effettuato da lavoratori appositamente formati, informati ed addestrati
• venga effettuato sotto la diretta sorveglianza di un preposto ai lavori al fine di garantire la corrispondenza di ogni configurazione strutturale prevista nel progetto;
• sia garantito il controllo e la manutenzione degli elementi delle OT secondo le informazioni fornite dal produttore degli stessi allo scopo di mantenere inalterate le caratteristiche tecniche dichiarate e la loro funzionalità.

Il controllo degli elementi costituenti la OT deve essere effettuato prima di ogni montaggio. Oltre a quanto indicato dal costruttore della stessa OT costituiscono un pertinente riferimento, per quanto applicabili, le indicazioni contenute nell’Allegato XIX “Verifiche di sicurezza dei ponteggi metallici fissi” del D.Lgs. n. 81/2008.
