Consolidamento fondazioni: Systab per la chiesetta privata di Montagna (Bz)

La tecnologia attiva di consolidamento Systab usata per le fondamenta della chiesetta di Montagna è basata su pali precaricati pressoinfissi con martinetti idraulici a contrasto con la struttura

image_pdf

Il dissesto qui di seguito illustrato riguarda il cedimento delle fondazioni su cui si è intervenuto con il consolidamento fondale. Vediamone i dettagli e le soluzioni adottate.
Si tratta del consolidamento fondale di una chiesetta privata sita nel comune di Montagna in provincia di Bolzano. Una parte della struttura, in corrispondenza del campanile era interessata da un pronunciato cedimento delle fondazioni con crepe diffuse su buona parte dell’edificio ma più evidenti nella porzione suddetta.
I primi 3,5 m di terreno sono costituiti da limi-sabbiosi soffici e compressibili (strato cedevole), al di sotto dei quali sono presenti alternanze di sabbie e ghiaie; a circa -16 m è stato intercettato il “bedrock“. La falda freatica si attesta a quota variabile tra -8,0 e -10,5 m.

Il consolidamento delle fondazioni con tecnologia attiva di consolidamento
In genere i micropali precaricati di Systab vengono messi in opera fissando direttamente le piastre d’acciaio alla fondazione in c.a. e sfruttandole per impostarvi i martinetti idraulici, necessari alla presso-infissione dei pali; in questo cantiere, vista l’assenza di un cordolo di fondazione adeguato, è stato indispensabile procedere con una variante che consentisse però di mantenere tutti i vantaggi di questa tecnologia attiva di consolidamento.

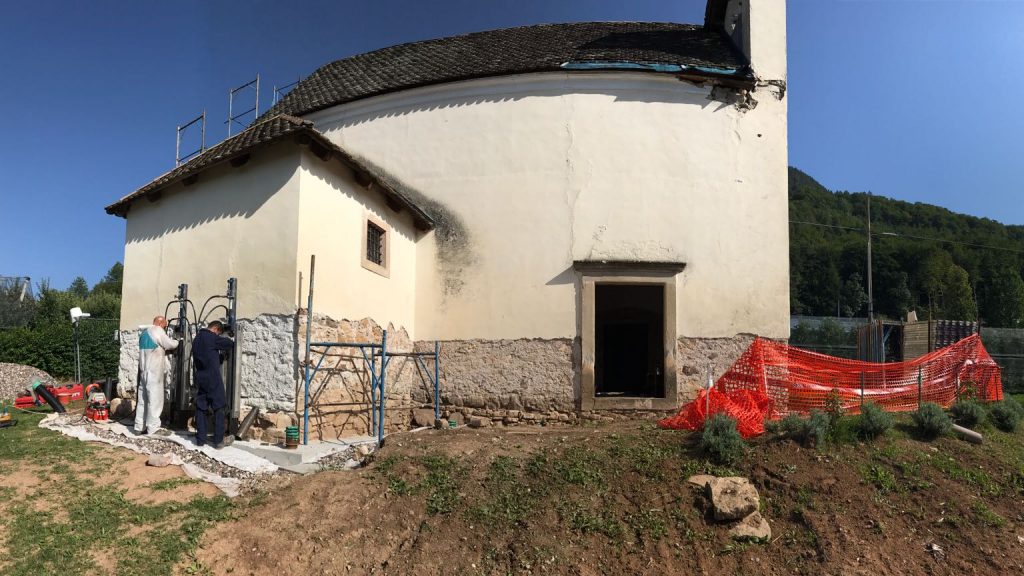

Si è quindi proceduto, a cura dell’Impresa di fiducia del Committente, con la sotto-escavazione del terreno sotto ai muri perimetrali e realizzazione di cordoli in cemento armato (sotto-fondazioni) impostati a loro volta su pali precaricati Systab. I cordoli su sono stati realizzati sia all’esterno sia all’interno della chiesa e collegati tra loro mediante setti passanti sotto al muro. Nei suddetti cordoli sono stati predisposti e solidarizzati degli speciali tubi camicia, in sostanza dei bypass che hanno poi fornito il supporto e la guida per la successiva infissione dei micropali di diametro 114 mm.
A maturazione del getto di cemento avvenuta, dopo circa 28 giorni, si è potuto procedere all’effettivo consolidamento con pali, impostando i martinetti idraulici Systab direttamente sulla testa dei tubi camicia. In pratica i cordoli di collegamento e la struttura muraria dell’edificio realizzano la struttura di contrasto che consente l’infissione in profondità della batteria di elementi fino al raggiungimento della profondità stabilita da progetto o del valore di pressione corrispondente alla portata richiesta. Nel caso in esame i micropali sono stati spinti fino alla profondità di circa 7 metri.

Il collegamento finale dei pali ai cordoli in cemento armato è poi avvenuto mediante bullonatura sfruttando gli stessi tubi-camicia predisposti nei cordoli.
Prima del collegamento finale sono stati applicati carichi superiori a quelli d’esercizio per annullare ogni rischio di assestamento indesiderato.

La tecnologia dei tubi camicia
Il consolidamento con micropali precaricati è quindi possibile con la tecnologia dei tubi camicia, anche su strutture prive di fondazioni mantenendo gli svariati vantaggi che lo caratterizzano rispetto alle tradizionali tecniche di palificazione:
• non produce materiale di risulta
• tempi di esecuzione molto rapidi
• nessuna vibrazione
• la portata di ogni singolo micropalo viene collaudata
• precarico per l’annullamento dei cedimenti primari
• se la struttura lo consente, è possibile il recupero di cedimenti e il sollevamento delle fondazioni.

Predisposto il cordolo, l’intervento di palificazione ha richiesto 4 giornate di lavoro.

Intervento Consolidamento delle fondamenta di una Chiesetta sita a MONTAGNA in provincia di Bolzano, con pali precaricati SYSTAB
Tecnologia utilizzata Pali Precaricati SYSTAB diametro 114 mm – pressoinfissi mediante martinetti idraulici a contrasto con la struttura da consolidare
Luogo intervento Montagna (Bolzano)
Lavoro eseguito da Systab
Committente Privato
Data luglio 2017
