Il consolidamento delle fondazioni con iniezione di resine espandenti di un casale in provincia di Siena

La tecnologia Systab di consolidamento delle fondazioni con iniezione di resine espandenti a densità differenziata è stata applicata ad un casale sulle colline di San Gimignano nel senese

Consolidamento del terreno e delle fondazioni con iniezione di resine espandenti a densità differenziata – Tecnica SYSTAB
Consolidamento del terreno e delle fondazioni con iniezione di resine espandenti a densità differenziata – Tecnica SYSTAB
image_pdf

La metodologia SYSTAB di consolidamento del terreno e delle fondazioni con iniezione di resine espandenti a densità differenziata è stata scelta per intervenire su un casale situato sulle colline di San Gimignano in provincia di Siena. Vediamo i dettagli.

Il dissesto

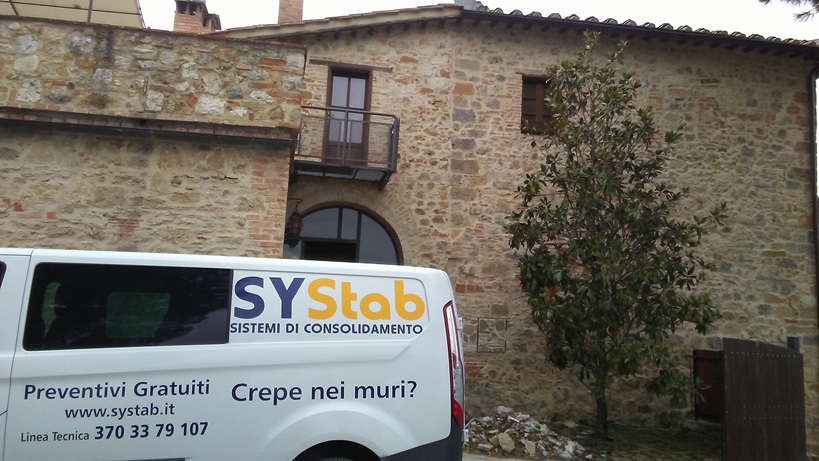

Si tratta di un casale in sasso completamente ristrutturato e sito sulle colline di San Gimignano in provincia di Siena. L’edificio è costituito da 2 piani fuori terra ed è stato oggetto di un importante intervento di consolidamento delle fondazioni eseguito circa 15 anni fa. L’intervento ha previsto la realizzazione di micropali sulla porzione maggiormente interessata dai cedimenti e di iniezione di resine espandenti sulla porzione meno dissestata. Per diversi anni questo intervento ha garantito la stabilità dell’immobile, ma nell’estate del 2017, particolarmente secca e calda, le uniche zone non consolidate nel 2003 hanno subito vistosi cedimenti, in particolare in corrispondenza di un arco e quindi di un’area particolarmente sollecitata in termini di carichi trasmessi al terreno.

systab_1



Cause del cedimento e consolidamento con iniezione di resine a densità differenziata

Le cause del cedimento differenziale sono state individuate principalmente:

  • essiccamento e conseguente ritiro del terreno di fondazione, molto argilloso;
  • comportamento differenziale tra la zona consolidata nel 2003 e la porzione non consolidata
  • distribuzione non omogenea dei carichi e presenza di tensioni concentrate.

Il tecnico della Committenza, l’architetto Theo Crocchiola, assieme ai tecnici SYSTAB hanno individuato nella metodologia di iniezione resine espandenti la tecnica più corretta e vantaggiosa per stabilizzare le fondazioni. In particolare l’impiego di tipologie di resine differenti nelle varie fasi dell’iniezione è una soluzione ottimale per consolidare efficacemente i terreni coesivi che presentano spesso caratteristiche divere in funzione del grado di essicamento raggiunto dal terreno.

Consolidamento del terreno e delle fondazioni con iniezione di resine espandenti a densità differenziata

La metodologia SYSTAB ha permesso di consolidare le zone interessate dal dissesto in una sola giornata di lavoro senza eseguire scavi ma solo fori di diametro 25 mm che hanno attraversato la muratura in sasso fino a raggiungere il terreno da iniettare. Le varie fasi dell’iniezione sono state eseguite da un Geologo SYSTAB e il fabbricato è stato continuamente monitorato con livelli laser.

L’iniezione delle resine a lenta espansione ha consentito di avere un miglioramento delle caratteristiche geomeccaniche del terreno con:

  • altissima diffusione della resina in ogni condizione geotecnica;
  • elevatissimo grado di compattazione, anche in terreni argillosi (coesivi) a bassissima permeabilità;
  • elevata riduzione dell’indice dei vuoti e quindi della compressibilità;
  • valori ottimali di resistenza meccanica finale della resina anche in presenza di cavità macroscopiche;
  • resistenza meccanica omogenea delle resine.

Systab_2

I miglioramenti ottenuti sono stati verificati in corso d’opera con prove penetrometriche pre e post iniezione che hanno evidenziato miglioramenti medi del 60%.

systab_3

Per approfondire consultare il sito o contattare il seguente indirizzo email: [email protected]

Tipologia intervento Consolidamento del terreno e delle fondazioni con iniezione di resine espandenti a densità differenziata – Tecnica SYSTAB
Tecnico Progettista Arch. Theo Crocchiola – Colle di Val D’Elsa SI
Committente Privato
Data febbraio 2018
