Progettazione multifisica: Comsol lancia Comsol Multiphysics 5.2 per creare app di simulazione

Con nuove funzionalità e un’esecuzione fino a 5 volte più rapida, il software in versione 5.2 offre agli utenti l’unico ambiente integrato per la creazione di app di simulazione

Comsol_hp
image_pdf

Il rilascio di Comsol Multiphysics 5.2, con l’ultima versione dell’Application Builder e di Comsol Server, incoraggia la collaborazione all’interno delle organizzazioni, offrendo agli esperti di simulazione gli strumenti per condividere il proprio lavoro con gli altri reparti, dai dipartimenti di progettazione e sviluppo a quelli di produzione e collaudo.

Comsol, fornitore leader di software per la simulazione e la modellazione multifisica e per la progettazione di app di simulazione, oggi annuncia il rilascio della versione 5.2 di Comsol Multiphysics, presentando alla comunità degli utenti l’unico ambiente totalmente integrato per la creazione di app di simulazione. Questa versione di Comsol Multiphysics e di Comsol Server introduce nuove funzionalità, oltre a una maggiore stabilità, robustezza e rapidità di esecuzione. I principali aggiornamenti apportati all’Application Builder, disponibile in Comsol Multiphysics, includono i nuovi Editor Tool per la semplice creazione di componenti nell’interfaccia utente delle app, comandi per l’aggiornamento dinamico dei grafici e un maggiore controllo sulla distribuzione delle app di simulazione. Lanciare app di simulazione con Comsol Server in una rete aziendale o su cloud è ora fino a cinque volte più rapido. Numerosi aggiornamenti, nuove funzionalità e nuovi esempi di app di simulazione sono inoltre disponibili per tutti i prodotti aggiuntivi, in ambito elettrico, meccanico, fluidodinamico e chimico.

Comunicazione più chiara dei progetti con l’Application Builder

In Comsol Multiphysics 5.2, l’Application Builder presenta un flusso di lavoro ottimizzato. I nuovi Editor Tool rendono facile e veloce la creazione di componenti per l’interfaccia utente. Gli esperti di simulazione possono ora introdurre con pochi clic qualsiasi parametro di modellazione, impostazione fisica o risultato, come dati numerici e grafici, nell’interfaccia utente di una app.

Questo è uno dei vari strumenti disponibili per creare app di simulazione funzionali e condividere la potenza e la precisione di Comsol Multiphysics all’interno della propria organizzazione. L’Application Builder permette alle aziende di mettere in comunicazione dipartimenti diversi sotto il controllo degli esperti di simulazione, che si occupano di far rispettare gli standard di qualità e assicurano l’affidabilità dei risultati.

Comsol_Multiphysics_5.2

Con questa app di simulazione gli utenti possono testare diverse travi e materiali per analizzare sforzi, deformazioni e spostamenti risultanti

“Abbiamo utilizzato l’Application Builder per comunicare in modo più efficiente idee progettuali complesse a diversi dipartimenti coinvolti nella simulazione e nel processo. Questo ha permesso agli utenti delle app di analizzare il risultato dei progetti proposti,” ha raccontato Borja Lazaro Toralles, Research Engineer nel team di simulazione del Manufacturing Technology Centre (MTC). MTC ha usato i prodotti Comsol per modellare la tecnica di stampa 3D Shaped Metal Deposition (SMD) e ha creato una app di simulazione basata su questa simulazione.

Tra le nuove funzionalità suggerite dagli utenti vi è la possibilità di aggiornare i grafici mentre le app sono in esecuzione. Il progettista della app può mostrare agli utenti i grafici delle variabili di interesse durante il processo di soluzione; questo li aiuta a seguire la progressione del processo di soluzione e permette loro di avere, per esempio, grafici sulla geometria, la mesh e la soluzione. Il progettista della app può anche personalizzare la barra degli strumenti con nuovi pulsanti e includere movimenti dell’inquadratura durante le animazioni.

Maggiore collaborazione tra i dipartimenti grazie al software Comsol Server

Le nuove funzionalità nella versione 5.2 di Comsol Server sono state pensate per facilitare la collaborazione tra utenti e dipartimenti, semplificando le operazioni di amministrazione. “Una nuova funzione di caching permette di lanciare le app cinque volte più rapidamente; inoltre, gli amministratori possono fare in modo che una singola app venga lanciata istantaneamente al login degli utenti,” ha spiegato Ed Fontes, CTO di Comsol. “Queste sono solo alcune delle molteplici nuove funzionalità e idee introdotte con la versione 5.2.”

La versione 5.2 di Comsol Multiphysics offre agli esperti di simulazione una user experience innovativa per quanto riguarda la progettazione e la creazione di app, integrando una elevata produttività nella costruzione dei modelli con la progettazione di app e l’uso di strumenti di distribuzione che permettono alle app di simulazione di essere usate da utenti in ogni parte del mondo.

“Abbiamo creato app di simulazione che i nostri tecnici possono utilizzare direttamente senza dover coinvolgere il dipartimento R&D,” ha affermato Brice McPherson, Senior Engineer in Wolfspeed. Il suo team in Wolfspeed usa la simulazione per la progettazione di dispositivi di potenza a semiconduttore, ad alte prestazioni, operanti in ambienti ostili. “Prevedo che le app di simulazione diventeranno il principale strumento utilizzato dai nostri tecnici.”

Comsol_Multiphysics_5.2

Le proprietà termiche di un tubo alettato vengono ricavate dai risultati di una simulazione di trasferimento di calore coniugato. L’utente della app può cambiare vari elementi del progetto come la disposizione delle scanalature interne e delle alettature esterne.

Ampia libreria di app nella versione 5.2

Per dimostrare la potenza dell’Application Builder, è stata aggiunta alle librerie di applicazioni, già esaurienti, una quantità di nuove app che mostrano le potenzialità dell’Application Builder. Le Application Library contengono app che includono simulazioni di processi di dialisi a membrana, trattamento acque, raffreddamento termoelettrico, scambiatori di calore, progettazione di dispositivi touchscreen, magnetic prospecting, trasduttori piezoacustici, progettazione di silenziatori, sensori MEMS, serbatoi in pressione e molto altro.

“Con la versione 5.2 rilasciamo circa 50 app che dimostrano lo spessore e la potenza dell’Application Builder e di Comsol Server,” ha affermato Svante Littmarck, CEO di Comsol. “Lo scopo di queste app è quello di offrire agli utenti Comsol esempi che possano facilmente essere analizzati, modificati e utilizzati come punto di partenza per le proprie app. Costruire queste app è stato molto divertente, adoriamo le nuove funzionalità dell’Application Builder! Per esempio, se diamo un’occhiata alla app del mixer, disponibile con il Mixer Module, ci troviamo di fronte a una app sofisiticata che può essere usata per simulare quasi ogni tipo di mixer senza necessariamente essere esperti di equazioni differenziali o di CFD. Questo porta la modellazione e la simulazione a un livello completamente nuovo.”

Comsol_Multiphysics_5.2

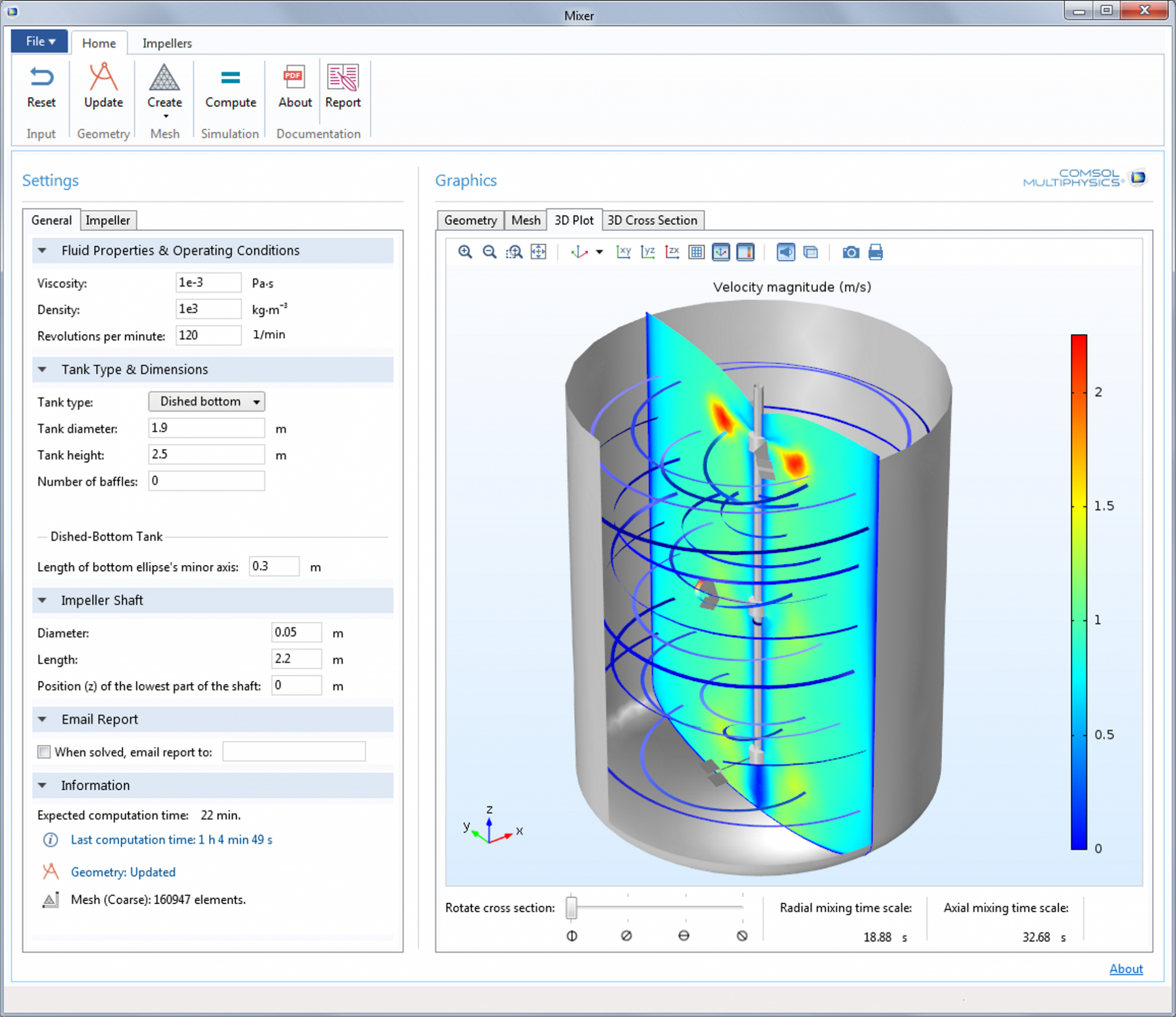

Questa app di simulazione è pensata per la simulazione di un mixer dotato di giranti assiali o radiali. Per una geometria data, la app calcola l’efficienza del processo di miscelazione. I contenitori, disponibili in tre diverse forme, possono essere dotati di deflettori. E’ offerta una scelta tra undici diversi tipi di giranti

Centinaia di aggiornamenti a Comsol Multiphysics, Comsol Server e ai moduli aggiuntivi

La versione 5.2 introduce elementi di novità anche nelle funzionalità di base, ispirati dai feedback della comunità in continua espansione degli utenti di Comsol Multiphysics. Per esempio, gli utenti possono ora aggiungere annotazioni ai grafici 3D e 2D. Un nuovo algoritmo per mesh tetraedriche riduce al minimo la necessità di interagire manualmente durante la discretizzazione di modelli CAD di grandi dimensioni. È stata introdotta la funzionalità Mesh Parts per l’integrazione di mesh di superficie in formato STL e mesh di volume in formato NASTRAN nel processo di costruzione di una geometria. La possibilità di usare selezioni è stata estesa ed è ora possibile selezionare le parti di una soluzione per la visualizzazione particolareggiata dei risultati.

La versione 5.2 introduce anche perfezionamenti alle funzionalità già esistenti di Comsol Multiphysics e dei suoi prodotti aggiuntivi. Gli utenti trarranno beneficio da una maggiore flessibilità nella gestione delle licenze, che permetterà loro di lavorare sui propri progetti sapendo che, se la connessione al license manager dovesse essere interrotta, essi avranno comunque la possibilità di salvare i propri file e riprendere il lavoro una volta ristabilita la connessione. Gli utenti dello Structural Mechanics Module e dell’AC/DC Module avranno a disposizione la nuova funzionalità External Materials che consente di avere materiali definiti algoritmicamente da file di libreria condivisi, scritti da routine esterne in linguaggio C. L’uso più consistente di questa nuova funzionalità riguarderà soprattutto i materiali non lineari che includono isteresi (effetti dipendenti dalla storia di carico) ed effetti irreversibili.

Comsol_Multiphysics_5.2

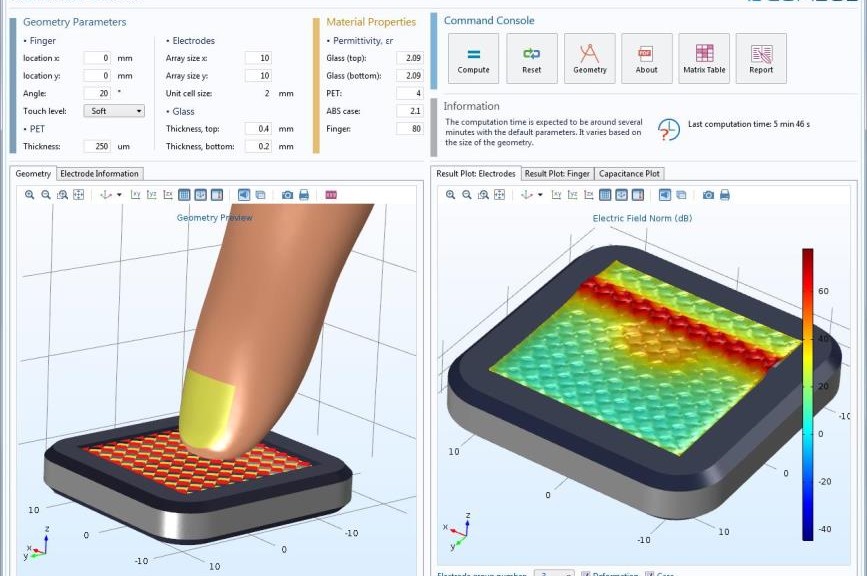

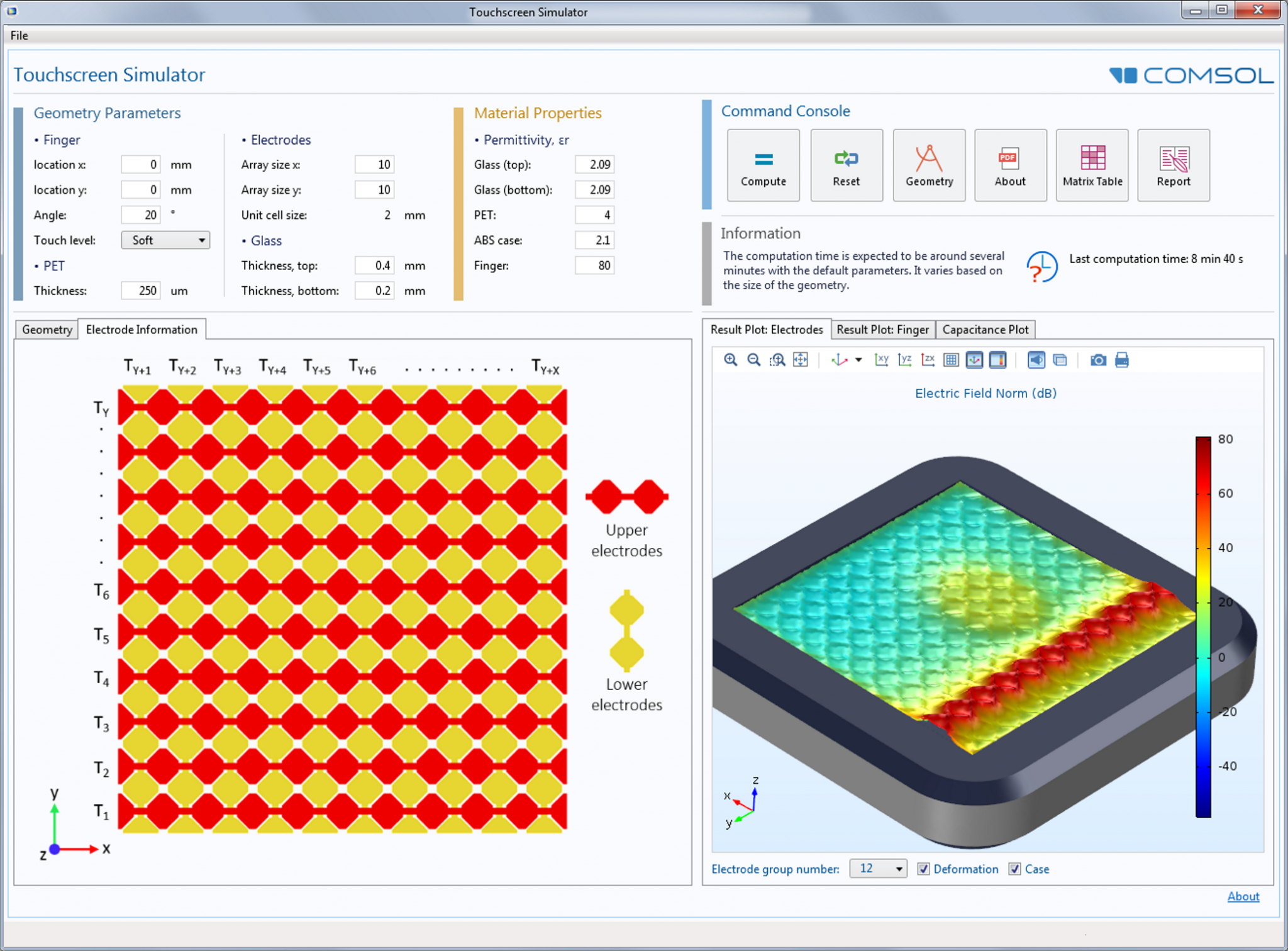

App di simulazione basata sul modello di un dispositivo touchscreen capacitivo. L’utente può controllare la posizione e l’orientamento del dito che preme sullo schermo e poi calcolare la matrice delle capacità mutue

Principali nuove funzionalità e strumenti disponibili nella versione 5.2

Comsol Multiphysics, Application Builder e Comsol Server: Semplificazione del flusso di lavoro nell’Application Builder grazie agli Editor Tool, che permettono di inserire nell’interfaccia utente della app qualsiasi parametro di modellazione, impostazione fisica o risultato, come dati numerici e grafici, con pochi clic del mouse. Miglioramenti apportati all’usabilità con la personalizzazione dei pulsanti nella barra degli strumenti grafici, l’introduzione di grafici delle variabili di interesse durante il processo di soluzione, il miglioramento delle operazioni di copia-incolla tra app e molto altro. Potenziamento di Comsol Server™ grazie alla possibilità di lanciare app cinque volte più rapidamente, ricollegarsi alle app in esecuzione in caso di interruzione della connessione e lanciare la propria app preferita al login.

  • Gestione più robusta delle licenze, con un migliore controllo delle interruzioni di connessione e di rilascio delle licenze durante una sessione.
  • Geometria e mesh: Introduzione della funzionalità Mesh Parts, che rende più semplice l’importazione di mesh di superficie e di volume per la costruzione di geometrie. Mesh tetraedriche più robuste. Nuova operazione geometrica, Partition Domains, per ampliare la possibilità di effettuare mesh esaedriche.
  • Strumenti di modellazione numerica, studi e visualizzazione: Possibilità di introdurre annotazioni per mostrare testi personalizzati e risultati nei grafici 2D e 3D. Gli utenti possono scegliere di selezionare e conservare solo una parte della soluzione per le operazioni di postprocessing. Introduzione del solutore Cluster PARDISO. Perfezionamento degli studi FFT. Nuovo operatore “residual”, che può essere usato per rappresentare graficamente il residuo in ciascun punto dello spazio e visualizzare in modo intuitivo dove la soluzione si discosta maggiormente dalla soluzione esatta.
  • App: Più di cinquanta esempi di app mostrano la potenza dell’Application Builder per simulazioni in ambito elettrico, meccanico, fluidodinamico e chimico.
  • Multifunzione: Il Particle Tracing Module supporta, per problemi di fisica delle particelle, le interazioni particella-materia in caso di particelle ad alta energia. Potenti contatori di particelle permettono di conoscere con precisione il numero di particelle nei domini e sulle superfici a ogni istante.
  • Ambito elettrico: L’AC/DC Module include una formulazione per trattare materiali magnetici non lineari nel dominio delle frequenze. File di libreria condivisi possono essere usati per creare materiali magnetici che includono isteresi ed effetti irreversibili. Per le simulazioni RF sono ora disponibili le carte di Smith.
  • Fluidodinamico: Interfaccia multifisica per flussi laminari trifase nel CFD Module basata sul metodo phase-field. Maggiore supporto per la simulazione della turbolenza nelle macchine rotanti e nuovo strumento free surface per gli studi frozen rotor. Con il Pipe Flow Module gli utenti possono modellare flussi comprimibili in tubazioni includendo gli effetti di espansione e rarefazione in presenza di improvvisi cambi di sezione dei tubi.
  • Chimico: Il Chemical Reaction Engineering Module permette di considerare particelle catalitiche di diversa forma (sfera, cilindri, scaglie e forme definite dagli utenti in base ad area e volume). Il Corrosion Module supporta la modellazione di strutture sottili (grazie al metodo BEM).
  • Meccanico: File di libreria condivisi per la creazione di materiali strutturali non lineari. Miglioramenti nella robustezza dei contatti per superfici curve e piccoli spostamenti relativi nello Structural Mechanics Module. L’Heat Transfer Module include ora una condizione al contorno di simmetria piana per l’irraggiamento superficie-superficie e per gli strati sottili la possibilità di impostare temperature esterne. Nell’Acoustics Module sono stati aggiunti grafici in banda di ottava e in terzo di ottava.

Disponibilità

Per guardare subito il video delle novità di questa release e scaricare la versione 5.2 Comsol Multiphysics, visitate questo link.
