Stazioni di sollevamento per il residenziale: le soluzioni efficienti Jung Pumpen

Gli impianti di sollevamento per acque reflue Jung Pumpen sono adatti in caso di ristrutturazioni residenziali e dove le acque reflue si trovano al di sotto del livello di riflusso. Sono sicuri, affidabili e in linea con gli standard richiesti

Pentair
image_pdf

La gamma completa di impianti di sollevamento per acque reflue Jung Pumpen sono sicuri, affidabili e in linea con gli standard richiesti. Indispensabili soprattutto laddove le acque reflue si trovano al di sotto del livello di riflusso e devono essere trasportate fino alla tubazione principale di scarico. Questa situazione si verifica spesso in caso di ristrutturazioni di bagni in abitazioni mono o plurifamiliari con cantine o taverne.

Qui si seguito parleremo della giusta soluzione per ogni tipo di liquido:

  • con sostanze fecali
  • senza sostanze fecali
  • per condensa

e per ogni tipo di situazione:

  • in cantina
  • da interro
  • in bagno
  • con installazione da incasso
  • con installazione diretta

Jung Pumpen è da più di 90 anni sinonimo di affidabilità e qualità. Tutti i prodotti sono ben progettati, facili da usare, da installare e da pulire, ma soprattutto la manutenzione è ridotta al minimo.

WCFIX PLUS è un piccolo impianto di sollevamento per lo smaltimento di acque con sostanze fecali.

Plancofix è una pompa per lo scarico della doccia a filo pavimento.

Hebefix è un serbatoio da esterno per lo smaltimento di acque sporche prive di sostanze fecali. Consente anche lo smaltimento di acqua calda fino a 80° (modello 100H).

K2 Plus è una pompa per estrazione condensa da caldaie a condensazione, climatizzatori, unità di raffreddamento, deumidificatori.

Baufix è un serbatoio per installazioni da interro per lo smaltimento di acque sporche domestiche da lavandini, lavabi, docce e lavatrici, prive di materiale fecale.

Tutti i prodotti sono completi di un contatto libero a potenziale zero (WCfix plus, Hebefix plus, Hebefix extra, K2 plus e allarmi) per essere collegati ad una sistema di Smart Home attraverso il sensore radio (JP47209). Vediamoli nel dettaglio.

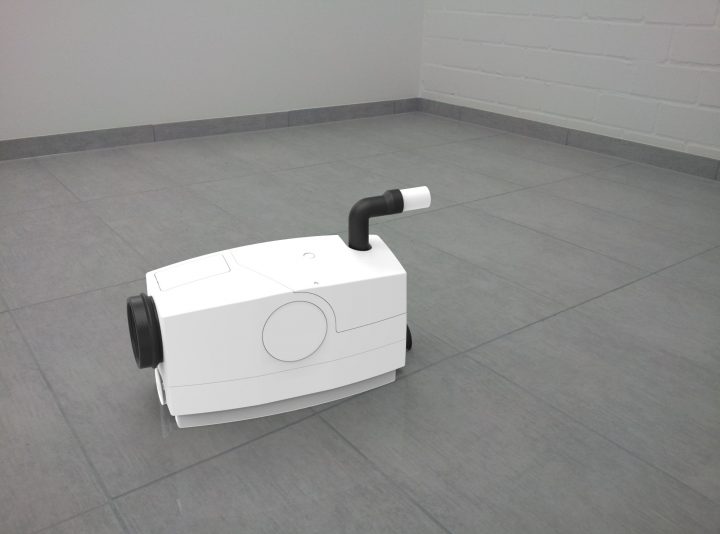

Piccoli impianti di sollevamento: WCFIX PLUS

Progettato per lo smaltimento delle acque di scarico dei bagni. Può essere installato direttamente dietro il wc oppure da incasso. È inoltre possibile collegare nello stesso ambiente una doccia, un lavandino e un bidet.

Ipotesi di utilizzo

Se si vuole ristrutturare casa, aggiungendo un bagno in più e si tratta di un piccolo nucleo familiare con il WC al di sopra del livello di riflusso, WCfix plus è la soluzione ideale e anche la più silenziosa. La manutenzione è molto semplice ed è facilissimo da usare.

WCFIX PLUS_Pentair

Caratteristiche di WCFIX PLUS

  • Semplice manutenzione

In caso di manutenzione, il motore si rimuove in modo semplice, senza necessità di svuotare la tubazione.

  • Completo di allarme

In caso di blocco o guasto il sistema segnala acusticamente il difetto. Con il contatto aggiuntivo è possibile collegarlo ad un impianto Smart Home.

  • Scarico veloce di emergenza

In caso di guasto del motore è possibile svuotare il WCfix manualmente.

  • Basso rischio di blocco

La girante centrifuga con passaggio libero di 20 mm consente lo scarico di grosse impurità senza alcun problema. E’ inoltre possibile il collegamento di una doccia a filo pavimento.

  • Alte prestazioni

WCfix plus raggiunge una prevalenza massima di 9 m! Per questo supera tutti i prodotti della concorrenza.

WCFIX PLUS

WCFIX PLUS

  • WCFIX PLUS è un artista del travestimento

Si trasforma in base al tipo di installazione, a incasso oppure direttamente dietro il WC.

Serbatoio da esterno: Hebefix

Hebefix è un serbatoio da esterno per lo smaltimento di acque sporche prive di sostanze fecali da lavatrici, lavandini, docce o vasche da bagno, è adatto anche per liquidi aggressivi e acqua calda e prevede un’installazione possibile sia sopra che sotto il livello di riflusso.

Hebefix_Pentair

Hebefix

Ipotesi di utilizzo

L’ampia gamma di modelli Hebefix è la soluzione ideale se si ha necessità di smaltire acque di scarico domestiche prive di sostanze fecali da una cucina o da un bagno, ma un serbatoio non si adatta all’ambiente, oppure se si ha spazio dietro al lavandino o lo si preferisce da incasso.

Hebefix plus è:

  • Versatile

Sia da incasso o con attacco diretto, le sue dimensioni compatte con scarico

sia a destra che a sinistra e le 5 possibilità di connessione, lo rendono estremamente versatile. Controllo integrato con monitoraggio del funzionamento e allarme acustico. Volume: 19 l.

JP44544

H max: 7 m

Q max: 6,5 m³/h

  • Adattabile

Lo scarico può essere facilmente spostato da destra a sinistra.

  • Sempre pulito

Le fessure nella parte idraulica garantiscono una pulizia continua.

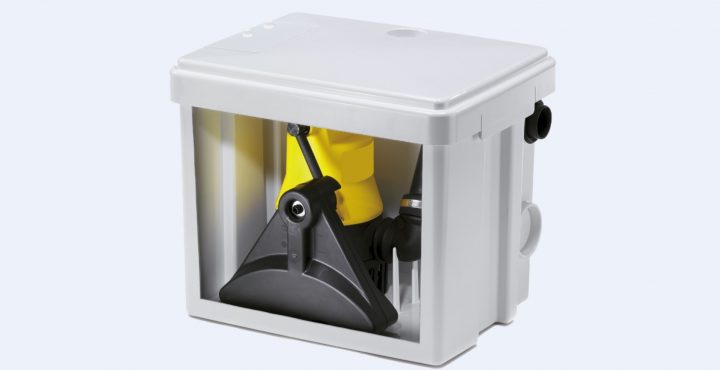

Hebefix_Pentair

Hebefix

Caratteristiche di Hebefix

Hebefix: compatto – per montaggio a parete o a pavimento

Su richiesta con allarme o sistema di spegnimento lavatrice.

Volume: 25 l.

JP01063

H max: 7 m

Q max: 6,5 m³/h

Hebefix Extra: specialista in liquidi aggressivi e liquidi contenenti sale fino al 10 % o condensa

Unità di controllo integrata con monitoraggio del sistema di funzionamento e allarme acustico.

Volume: 19 l.

JP45757

H max: 6 m

Q max: 5 m³/h

Hebefix 100 H: specialista per acqua calda per grandi volumi e acqua calda fino a 800 C

Su richiesta con allarme o sistema di spegnimento lavatrice.

Volume: 75 l.

JP09348

H max: 13 m

Q max: 29 m³/h

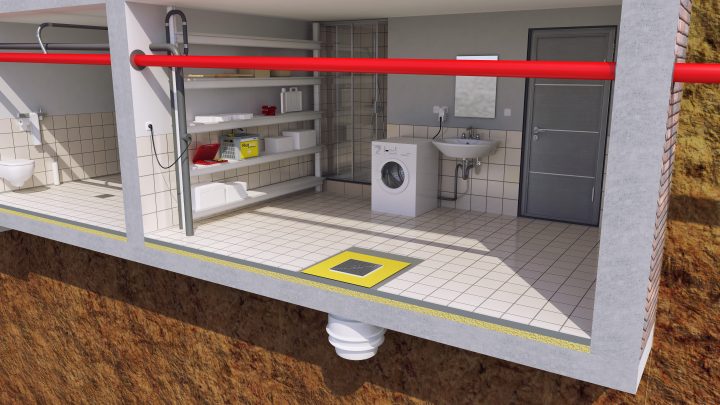

Serbatoi da interro: Baufix

La gamma Bauifix comprende tre modelli di serbatoi di raccolta da interro. Questi vengono installati al di sotto del livello di riflusso e consentono lo smaltimento dell’acqua di condensa e delle acque sporche domestiche da lavandini, lavabi e docce.

Baufix_Pentair

Baufix

Ipotesi di utilizzo

Se ad esempio si intende trasformare una taverna in una stanza lavanderia con relativo scarico di acque sporche domestiche ci sono due modelli Baufix adatti al progetto: Baufix viene interrato nel pavimento della taverna, collegato e cementato.

Baufix 50 è:

  • Adatto in caso di poca profondità

La sua forma compatta e la possibilità di ingressi aggiuntivi, lo rendono perfetto anche in caso di pozzetti poco profondi.

Volume: 40-55 l.

JP09335

H max: 7 m

Q max: 6,5 m³/h

Baufix 100 è:

  • Potente

La pompa più adatta viene selezionata in base al volume di acqua sporca e alla grandezza delle particelle contenute. Il suo impiego è consentito anche in un’area a rischio di acque sotterranee.

Volume: 70 l.

JP09706

H max: 13 m

Q max: 28 m³/h

Baufix 200 è:

  • Per grossi volumi

Volume: 220 l.

JP09991 Singola e doppia unità

JP44989 solo unità singola

H max: 13 m

Q max: 28 m³/h

Caratteristiche di Baufix:

  • Livellamento

Grazie al sistema di livellamento Baufix si adatta perfettamente al pavimento. In caso di successivi spostamenti delle piastrelle l’altezza di Baufix può essere modificata.

  • Tenuta

In caso di rischi di pressione causati da acque freatiche, Baufix 100 può essere installato con una tenuta aggiuntiva (opzionale).

  • Facile pulizia e controllo visivo della pompa

Grazie alle guide di scorrimento GR 32 è semplicissimo estrarre dal pozzetto le pompe U3, U5 e U6 installate nel Baufix 100.

  • Installazione a tenuta

Il coperchio è fornito di cornice a tenuta in dotazione.

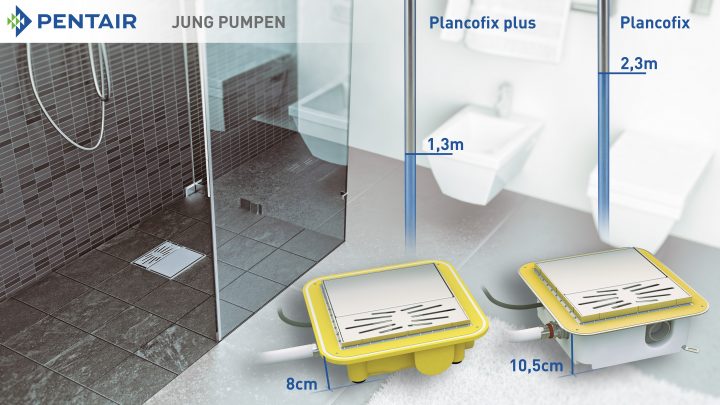

Pompe per docce a filo pavimento: Plancofix

Plancofix  si rivela la soluzione adatta per lo scarico dell’acqua in docce a filo pavimento, in particolare in caso di ristrutturazioni. Installato come una qualsiasi piastrella, Plancofix pompa l’acqua della doccia fino alla tubazione di scarico principale.

Plancofix_Plancofix plus_Pentair

Plancofix e Plancofix plus

Ipotesi di utilizzo

Se la doccia è davvero antiquata e si ha voglia di ristrutturare il bagno con una doccia moderna senza piatto doccia, si hanno a disposizione due modelli di Plancofix per realizzare il progetto: Plancofix e Plancofix Plus.

Plancofix: robusto

Viene installato nel pavimento con uno scasso di 40 x 40 x 12 cm.

Profondità d’installazione 10,5 cm.

Dopodichè viene piastrellato diventando quasi invisibile sotto i piedi durante la doccia.

JP44685

H max: 2,3 m

Q max: 30 l/min

Plancofix Plus: piccolo e silenzioso

Piccolo ma ancora più funzionale, Plancofix plus necessita di soli 8 cm di profondità. In caso di utilizzo del tessuto isolante si passa a 9 cm. Il suo livello di rumorosità è quasi impercettibile sotto i 30 dB(A) e lo rende adatto a condomini e abitazioni plurifamiliari.

JP47014

H max: 1,3 m

Q max: 25 l/min

La doccia senza barriere è bella e funzionale:

  • Funzionale

Facilita l’accesso alle persone anziane.

  • Facile da pulire

Facile pulizia quotidiana senza angoli.

  • Una nuova atmosfera

Il bagno sembrerà molto più grande con una doccia moderna a filo pavimento.

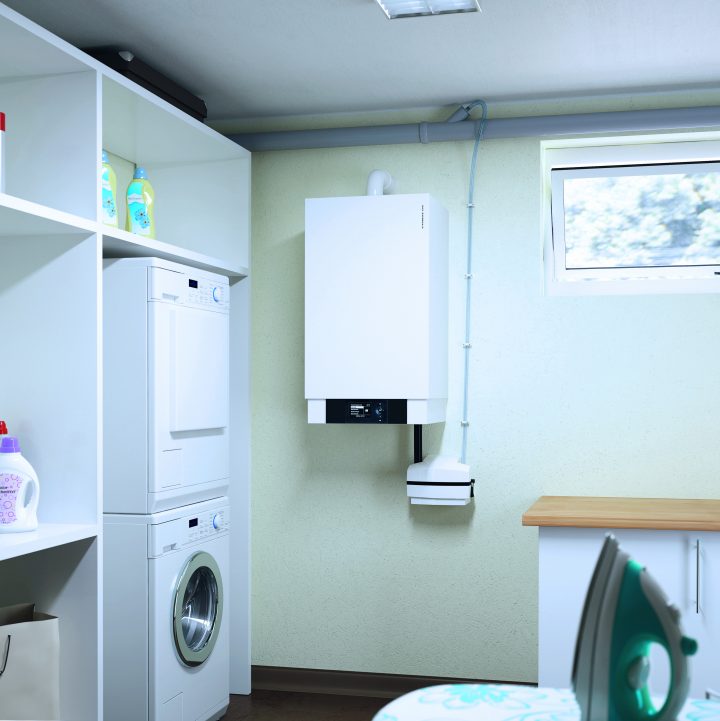

Pompa di estrazione condensa: K2 Plus

K2 plus è molto versatile, rimuove condensa da caldaie a condensazione, climatizzatori, unità di raffreddamento, deumidificatori.

JP46589

H max: 3,5 m

Q max: 8 l/min

k2_plus_Pentair

K2 Plus

Caratteristiche di K2 Plus

  • Nessun rischio di guasto non segnalato

La luce posizionata in alto avverte in caso di malfunzionamento.

  • Sempre sotto controllo

Il pulsante test consente in qualsiasi momento di verificare attraverso una prova il corretto funzionamento.

  • No agli intasamenti

La condensa contiene sempre piccole particelle. Il filtro antisabbia ne impedisce l’ingresso nel sistema idraulico.

  • Semplice manutenzione

Non è necessario disinstallare l’apparecchio per le operazioni di pulizia e manutenzione – i nuovi tappi a vite permettono di staccare la parte inferiore della pompa in modo facile e veloce.

  • Monitoraggio affidabile

Il livello di acqua nel serbatoio è continuamente monitorato dal galleggiante di ultima generazione. Ciò significa che la pompa entra in funzione e si arresta sempre nel momento giusto.

  • Semplicissimo

Se il tubo di mandata deve essere rimosso, la valvola di non ritorno evita la fuoriuscita del liquido.
