Casseforme su misura per i ‘silos’ dei record

image_pdf

Collecchio (Parma), nel cuore del sistema produttivo nazionale, un’azienda ha potuto ampliare la propria capacità di stoccaggio grazie alla costruzione di nove nuovi silos per il grano. Un intervento dalle caratteristiche progettuali singolari, realizzato in tempi record (otto mesi), grazie all’impiego di una soluzione a ripresa che prevedeva una dotazione di casseforme ridotta ma esattamente dimensionata alle esigenze del progetto. La particolare dotazione tecnico-ingegneristica, consistente in moduli di cassaforma pronti per l’impiego forniti da Peri, ha permesso alla struttura di crescere con progressione costante, completando un ciclo di getto ogni due settimane.

Realizzati per l’azienda Agugiaro & Figna Molini S.p.A., i nove silos sono alti 52 metri, hanno pianta circolare con un diametro interno di 7 m, e pareti dello spessore di 25 cm: collegati tra loro, raggiungono così una capacità totale di circa 13.500 t di grano. Parallelamente è stato realizzato un edificio adiacente, che ospita nuovissime linee di pulitura e macinazione del grano in ragione di 30 t nelle 24 ore.

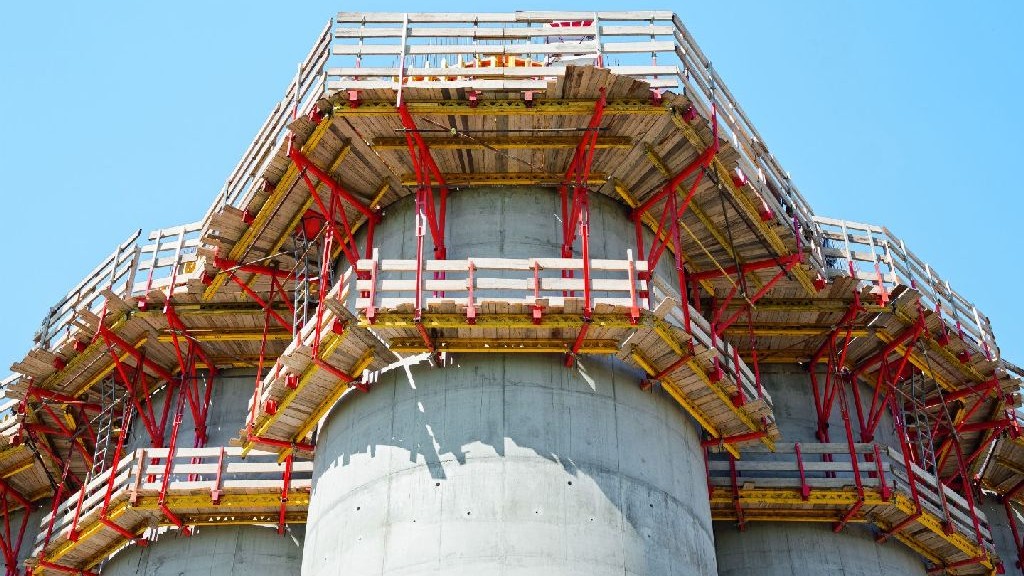

Foto: Soluzione a ripresa che impiega una dotazione completa per le passerelle di ripresa e una dotazione dimezzata per i moduli di cassaforma per pareti, per procedere con celerità e uniformità.

Per poter rispettare i tempi di realizzazione previsti e per ottimizzare le operazioni di cantiere, gli ingegneri Peri hanno fornito una dotazione completa di passerelle di ripresa Cb e una dotazione dimezzata di casseforme per pareti. In questo modo le lavorazioni più veloci e ripetitive – posa dei ferri di armatura, casseratura e successivo getto – hanno richiesto una quantità di attrezzatura ridotta. Il progetto esecutivo, che prevedeva 16 fasi di ripresa con rispettivi cicli di getto alti 3,25 m, ha dovuto anche tenere conto della disponibilità in cantiere diuna sola gru e della necessità che il lavoro fosse svolto in un solo turno. Il sistema di ripresa Cb consente di lavorare in sicurezza con casseforme per pareti di tutte le altezze, e garantisce contemporaneamente sia una facile e veloce gestione delle procedure di movimentazione che la piena adattabilità ad edifici con differenti forme geometriche.

Foto: I sistemi di ripresa CB 240 e CB 160 rispettivamente all’esterno e all’interno

Inoltre l’elevata capacità di carico delle mensole facilita l’impiego di moduli di casseforme anche di ampie dimensioni, permettendo di risparmiare tempo, di ridurre i punti di ancoraggio e i tempi di movimentazione. Con il sistema Cb 240, i correnti verticali sono collegati alle mensole tramite un carrello di scorrimento con cremagliera montato su rulli e con puntoni regolabili. Grazie alla possibilità di arretramento della cassaforma di circa 75 cm, si crea uno spazio libero di lavoro proprio davanti alla cassaforma stessa. La larghezza del piano di calpestio della CB 160 è, come dice il nome stesso, di 160 cm; con questo sistema, la cassaforma può essere inclinata all’indietro essendo sempre connessa alla mensola per mezzo di un corrente verticale, puntoni e un dispositivo di regolazione.

Foto: passerelle di ripresa con mensole Cb e moduli Vario Gt 24 centinati per le pareti.

Per realizzare le pareti dei silos si è fatto impiego del sistema a travi per pareti Vario Gt 24 centinato, per adattarsi esattamente al raggio interno di 3,50 m ed a quello esterno di 3,75 m. I moduli sono stati pre-assemblati presso il polo logistico Peri e consegnati in cantiere pronti per la messa in opera. Questi venivano posizionati e collegati tra loro senza difficoltà grazie a solide giunzioni a snodo. Inoltre le casseforme hanno garantito una buona finitura superficiale del calcestruzzo, come da richiesta dell’impresa esecutrice.

Per l’intero piano di lavoro sono state impiegate 88 passerelle di ripresa Cb, con mensole Cb 160 all’interno dei silos e Cb 240 all’esterno. Su tutti e tre i livelli si è potuto garantire facilità d’accesso e sicurezza, con le passerelle inferiori e passerelle di getto montate sulla cassaforma interna e piano di lavoro principale, raggiungibile da una scala in acciaio alta oltre 40 m a 10 montanti. Grazie al loro ridotto peso, i singoli gradini sono stati montati velocemente sulle traverse di supporto senza necessità di ricorrere a nessun tipo di attrezzatura: essi sono dotati di dispositivo auto-bloccante che li rende immediatamente sicuri subito dopo il loro montaggio.

La larghezza di 1 metro dei gradini della scala in acciaio e i pianerottoli indipendenti hanno garantito al personale di cantiere spazio sufficiente anche quando si utilizzavano le scale simultaneamente in entrambe le direzioni. Inoltre, la scala a torre è progettata per una elevate capacità di carico pari 3 kN/m². Le tavole fermapiede a protezione dei pianerottoli e gradini chiusi hanno invece evitato efficacemente la caduta accidentale dall’alto di piccoli oggetti.
