Sicurezza antisismica e tecnologie innovative: intervista all’ingegnere Marco Peroni

L’ingegnere faentino Marco Peroni, ci racconta, in occasione di una piccola mostra allestita dal suo studio professionale, la personale esperienza nello sviluppo di strutture e modelli innovativi per la sicurezza antisismica

© Marco Peroni Ingegneria
© Marco Peroni Ingegneria
image_pdf

Una piccola mostra dedicata al sisma, denominata “Terremoto!” e allestita a Faenza dallo studio Marco Peroni Ingegneria con l’intento di stimolare il dubbio e la curiosità verso una materia così delicata, è un’interessante raccolta di studi, prototipi, suggestioni e interventi realizzati, improntati sulla ricerca di soluzioni innovative per fronteggiare il sisma.

Durante l’inaugurazione della mostra, tra i coriandoli della festa tutta faentina di San Lazzaro, abbiamo incontrato l’ingegnere Peroni, il quale ci ha illustrato come le strutture e i materiali nascondano molte potenzialità, anche quando si parla di sicurezza antisismica.

Ecco l’intervista in cui l’ingegnere ci racconta la sua personale esperienza nello sviluppo di nuove forme strutturali, attraverso prototipi (ad esempio i modelli di “casa appesa”) e interventi sia ex novo che sull’esistente tra cui spicca il progetto di sopraelevazione, con un nuovo piano abitato, di una palazzina costruita a Faenza nei primi anni ‘80. La mostra è visitabile su appuntamento dal 2 aprile al 31 maggio 2017.

All’interno della mostra osserviamo una serie di studi e ricerche innovative da lei sviluppate sulle strutture antisismiche auto-smorzanti. Ci incuriosisce il prototipo di “casa appesa”, ci racconta in che cosa consiste?
Suggestionati dalle vicende del terremoto che ha colpito l’Abruzzo nel 2009, abbiamo cominciato a sviluppare soluzioni innovative che potessero mitigare l’azione del terremoto sugli edifici facendo forza sui soli elementi della struttura senza l’interposizione di parti aggiunte come isolatori o smorzatori che tanto sono saliti alla ribalta in questi ultimi anni (ricordiamo come l’Italia sia uno dei maggiori produttori e utilizzatori di queste tecnologie nel mondo), ma che necessitano di un continuo monitoraggio nel tempo da parte di tecnici specializzati.
La nostra ricerca si è quindi concentrata sulle “strutture appese”, ovvero sistemi combinati di telai esterni ai quali viene appesa, attraverso una serie di cavi, la cellula abitativa che con la sua massa propria funziona da elemento smorzante per l’intero sistema. In questo modo la struttura stessa dell’edificio, nella sua particolare conformazione, fornisce le risorse di smorzamento necessarie nei confronti dell’azione sismica e non ha bisogno di una manutenzione specializzata o di sostituzioni di sue parti nel tempo. Funi superiori portanti (funi traenti) portano il peso della costruzione mentre funi inferiori laterali fungono da stabilizzanti per smorzare il movimento della casa in opposizione di fase a quello del telaio esterno portante (supposto in acciaio di sezione scatolare) a cui la costruzione è appesa.

Peroni_1

Modello di una “casa antisismica appesa” la cui unità abitativa, sostenuto da un sistema di funi, rappresenta l’elemento smorzante dell’intera struttura in caso di sisma © Marco Peroni Ingegneria

Sappiamo che per opporsi al terremoto serve più elasticità che rigidezza. Nelle strutture alte (come grattacieli, torri per comunicazioni o ciminiere) è d’uso utilizzare una massa oscillante applicata sulla sommità per controbilanciare le vibrazioni indotte dal vento o dal sisma con un sistema chiamato TMD (Tuned Mass Dumper). Il modello di “casa appesa” vuole quasi esasperare questo concetto ribaltando il ruolo classico: è l’involucro abitato a costituire la massa smorzante e a partecipare insieme al telaio esterno ai movimenti sismici, un po’ come accade quando ci vogliamo fermare in altalena buttando il corpo dalla parte opposta al movimento. Un’altra ragione che ci ha spinto verso la direzione delle strutture appese è infine quella di fare in modo che la vocazione antisismica della nostra costruzione sia resa esplicita dal suo aspetto architettonico e non relegata e nascosta nell’interrato o nelle intercapedini come accade invece ora.

Tra le vostre ultime realizzazioni merita particolare attenzione il progetto di sopraelevazione di una palazzina costruita a Faenza nei primi anni ‘80. Possiamo considerare questo intervento un’applicazione del modello di “casa appesa”?
L’intervento in via Corelli a Faenza è sicuramente una diretta conseguenza degli studi sui sistemi smorzanti appesi e su quelli che noi chiamiamo “TMD abitati”. La nuova sopraelevazione in acciaio (di per se leggera e realizzata al posto di una pesante copertura in latero-cemento che è stata demolita) poggia su una serie di isolatori sismici elastomerici che ne permettono, in caso di sisma, il movimento differenziato rispetto alla struttura sottostante. I due movimenti, viste le diverse masse delle parti e quindi le differenti inerzie, risultano (come simulato dai calcoli) disaccoppiati tra loro e in controfase. Il fatto di avere una massa vibrante in opposizione all’azione sismica in cima all’edificio ci ha permesso inoltre di non intervenire sui pilastri interni, cosa che avrebbe comportato un grave disagio per gli inquilini dei piani sottostanti che tra l’altro avevano da poco tempo rinnovato gli ambienti.
Tecnicamente parlando, in corrispondenza della sommità dei pilastri in c.a. sono stati installati isolatori in gomma ad alta dissipazione di energia (High Damping Rubber Bearings, HDRB), imbullonati a piastre metalliche esterne che consentono il fissaggio alle strutture adiacenti mediante barre e iniezioni di resine epossidiche. Sopra di essi è stato poi posizionato un telaio in acciaio costituito da elementi tubolari metallici e travi a doppio T, lasciate a vista all’interno dell’appartamento. Per aumentare il senso di leggerezza dell’intervento gran parte dei tamponamenti perimetrali sono completamente vetrati.

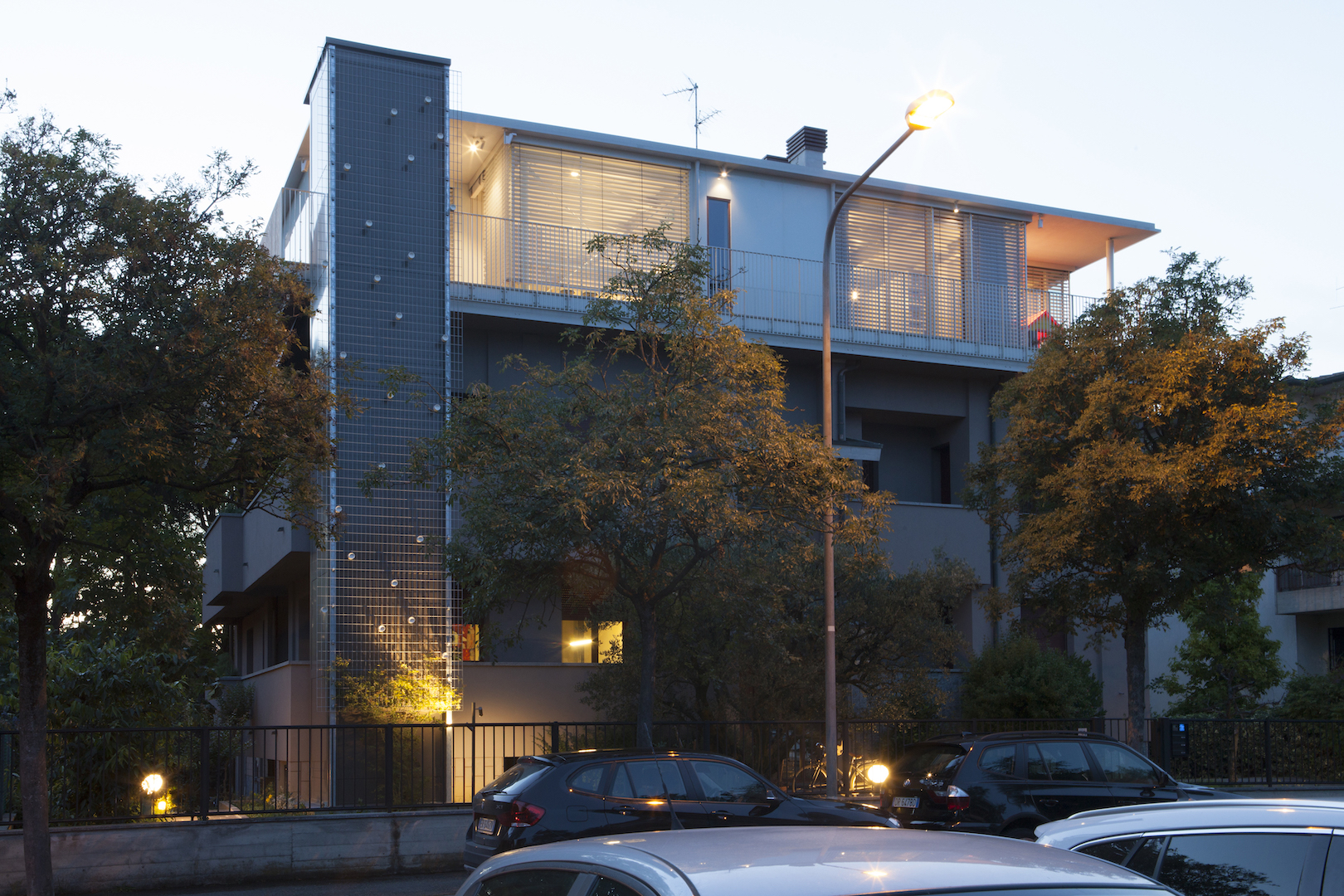

L’abitazione in via Corelli a Faenza, costruita negli anni ’80, è stata rinnovata con un intervento di sopraelevazione che ha previsto la realizzazione di un nuovo piano abitato con telaio in acciaio. Progetto dell’Ing. Peroni insieme agli architetti Lelli & Associati © Lelli & Associati Architettura

L’abitazione in via Corelli a Faenza, costruita negli anni ’80, è stata rinnovata con un intervento di sopraelevazione che ha previsto la realizzazione di un nuovo piano abitato con telaio in acciaio. Progetto dell’Ing. Peroni insieme agli architetti Lelli & Associati © Lelli & Associati Architettura

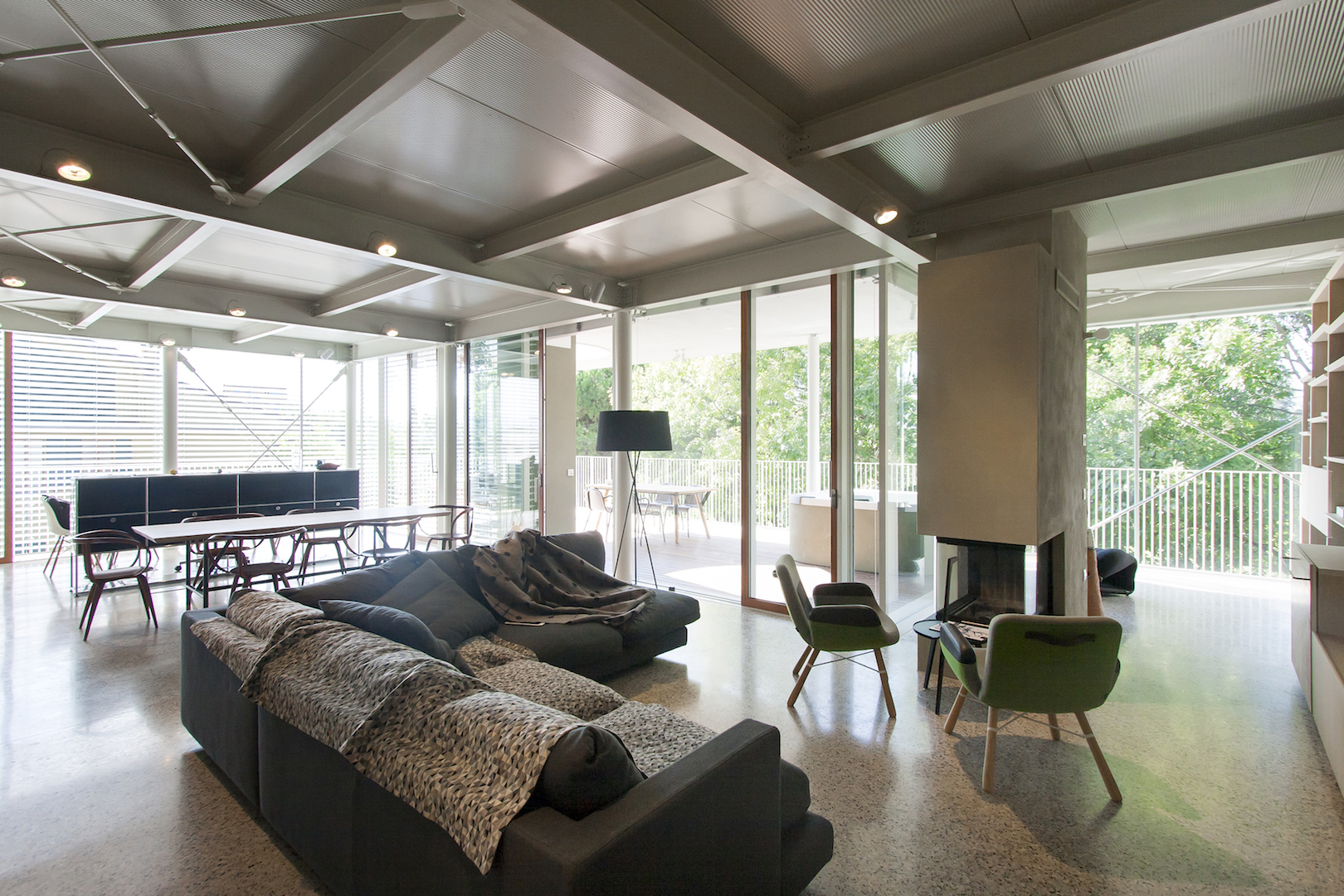

Gli interni del nuovo piano abitato presentano travi in acciaio a vista e grandi superfici vetrate che aumentano il senso di leggerezza dell’intervento © Lelli & Associati Architettura

Gli interni del nuovo piano abitato presentano travi in acciaio a vista e grandi superfici vetrate che aumentano il senso di leggerezza dell’intervento © Lelli & Associati Architettura

Accanto alla sopraelevazione (e quindi alla costruzione di un nuovo piano abitato), quali interventi sono stati necessari per ottenere l’adeguamento sismico di tutto il fabbricato?
Il telaio esistente degli anni ’80 è stato consolidato solo dall’esterno. Abbiamo irrigidito i pilastri d’angolo ingrandendo verso l’esterno il loro spessore con un ulteriore getto in cemento armato collegato ai pilastri esistenti mediante innesti a resina distribuiti lungo l’altezza e passante anche attraverso i balconi che sono stati preventivamente forati in corrispondenza del passaggio degli ingrossamenti previsti. Il tutto è stato poi in parte rivestito con il nuovo cappotto termico, eseguito in occasione di questi lavori di adeguamento.

Le fondazioni invece non sono state toccate in quanto già ben dimensionate al momento della costruzione della casa originaria. La differenza di peso tra il coperto esistente (che era un solaio inclinato in laterocemento di grosso spessore, piuttosto pesante) e la nuova sopraelevazione leggera non ha comportato un significativo incremento di tensioni nel terreno, comunque rientranti nella tolleranza delle resistenze dello stesso.

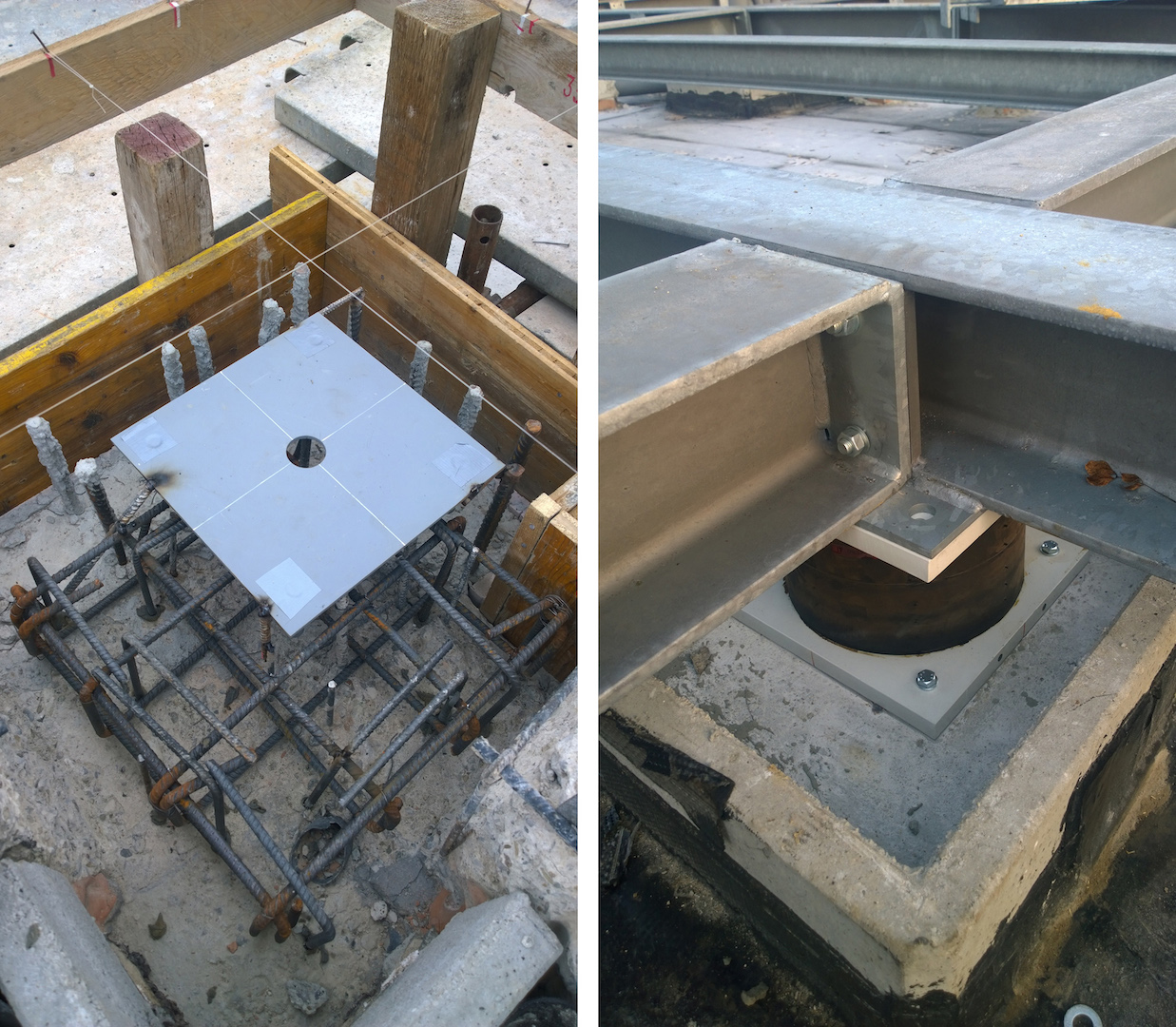

Come vengono innestati gli isolatori sismici sulla sommità dei pilastri esistenti © Marco Peroni Ingegneria

Come vengono innestati gli isolatori sismici sulla sommità dei pilastri esistenti © Marco Peroni Ingegneria

Da un punto di vista tecnico ci spiega quali sono le applicazioni dei sistemi di smorzamento passivi chiamati Tuned Mass Dumpers (TMD) e come hanno influenzato le vostre ricerche?
Il sistema di smorzamento TMD, applicato principalmente nei grattacieli e nei ponti, è stato per la prima volta introdotto come concetto da Frahm nel 1909 per ridurre il rollio delle navi (famosa ed eclatante l’applicazione di un immenso tmd-giroscopio sul transatlantico italiano Principe di Savoia non del tutto funzionante), mentre la teoria matematica è stata sviluppata da Den Hartog nel 1940.
Nei grattacieli una prima applicazione famosa fu in cima al Citicorp di New York (il grattacielo tagliato a fetta di salame) ove per limitare i movimenti in sommità fu predisposta una grossa massa oscillante su molle e binari proprio nel locale sotto il grande taglio diagonale del coperto. Ricordiamo inoltre che, per schivare una costruzione alla base, fu necessario partire con il volume abitato da una quota di 35 metri dal suolo sostenendo la torre in elevazione su quattro grandi pilastri molto snelli. Allo stesso modo nel Taipei 101 (che fino al 2008 è stato il più alto grattacielo del mondo) fu posta, sempre sulla sommità, una grossa sfera formata da piatti di acciaio molto spessi dal peso totale di 660 t, sostenuta dall’alto con una serie di funi e bilanciata dal basso da enormi smorzatori idraulici che ne governano lo spostamento in caso di forti tifoni o sisma. La grande massa è visitabile al pubblico e un interessante video mostra il suo movimento proprio in occasione di un tifone. Un’applicazione più semplice che si può notare anche ad occhio nudo è quella delle ciminiere, nelle quali per ridurre le oscillazioni dovute al vento si posizionano anelli in acciaio sostenuti da tiranti e molle che controbilanciano i movimenti del camino.
I “TMD abitati” da noi proposti non sono invece altrettanto frequenti ed è per questo che la nostra applicazione risulta piuttosto innovativa, soprattutto se applicata ad un edificio esistente in occasione del suo adeguamento sismico. Una prima applicazione l’abbiamo riscontrata in una sopraelevazione di un edificio amministrativo a San Francisco nel 2007 mentre in Italia l’unico intervento a noi noto è la torre Eurosky di Roma, progettata dall’architetto Franco Purini e inaugurata nel 2013, in cui gli ultimi piani poggiano su isolatori sismici proprio per generare l’effetto TMD e limitarne le vibrazioni.

Costruzioni leggere: casa privata a Cento con telaio strutturale in acciaio dalla particolare configurazione ad uovo per la zona notte-wellness, sostenuta da quattro pilastri inclinati in acciaio lasciati a vista. Progetto dell’Ing. Peroni insieme agli architetti Ghetti e Venturini © Marco Peroni Ingegneria

Costruzioni leggere: casa privata a Cento con telaio strutturale in acciaio dalla particolare configurazione ad uovo per la zona notte-wellness, sostenuta da quattro pilastri inclinati in acciaio lasciati a vista. Progetto dell’Ing. Peroni insieme agli architetti Ghetti e Venturini © Marco Peroni Ingegneria

Nella sezione della mostra dedicata a idee, schizzi e riferimenti troviamo una serie di suggestioni proiettate verso costruzioni leggere o metodi innovativi che meglio reagiscono ai movimenti del terreno. Attraverso la sua personale esperienza, pensa che queste soluzioni possano essere valide alternative a quelle tradizionali, sia dal punto di vista architettonico che strutturale?
Le suggestioni che abbiamo esposto nella mostra fanno riferimento a studi per lo più americani o inglesi degli anni ’70 (per citare qualche nome Buckminster Fuller, gli Archigram o i Future Systems) che non hanno ricevuto grande seguito soprattutto in Italia, paese tradizionalmente conservatore in campo edilizio ed impostato sulla cultura massiva della pietra e del cemento armato piuttosto che dell’acciaio. Nel nostro paese, almeno a grandi livelli, solo l’architetto Renzo Piano ha da sempre perseguito l’idea della leggerezza nelle sue architetture, fin dalle prime abitazioni milanesi degli anni ’70.
Con la crisi dell’edilizia e la necessità quindi di soluzioni rapide ed economiche, la situazione sembra un po’ cambiata e proprio dal 2008-2010 abbiamo notato, anche dalle nostre parti, un proliferare di case in legno e di soluzioni in acciaio fino al container riciclato usato per la civile abitazione. L’unico punto che rimane ancora da risolvere, almeno secondo il mio punto di vista, è che il materiale costruttivo non emerge ancora nell’estetica della casa e viene quasi sempre camuffato con cappotti e rivestimenti che fanno sembrare la costruzione tradizionale, quasi ci si vergognasse di mostrare come essa sia stata costruita.
Dal canto nostro abbiamo realizzato, insieme agli architetti Ghetti e Venturini di Faenza, un’abitazione-showroom a Cento, tutta in struttura d’acciaio e tamponature a secco in cartongesso e isolante interno, con la parte della zona notte-wellness formata da un’originale struttura ad uovo sostenuta da quattro pilastri inclinati in acciaio (chiaramente visibili dall’esterno) che caratterizzano tutto l’intervento e lo rendono unico nel suo genere.
